LK 360 NetMag

Nuovo

LK 360 NetMag

  • Prolunga la vita utile dell’impianto di riscaldamento
  • Fa risparmiare energia
  • Il corpo filtrante girevole, può essere installato sia in verticale che in orizzontale

LK 360 NetMag è un filtro a ciclone magnetico che protegge efficacemente la caldaia e altri componenti dell’impianto di riscaldamento trattenendo sporcizia e magnetite. Si installa sulla linea di ritorno in co...

Per saperne di più

LK 360 NetMag

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Accessori e ricambi

Articoli

LK 360 - Filettatura femmina

LK 360 - Filettatura femmina 3 articoli

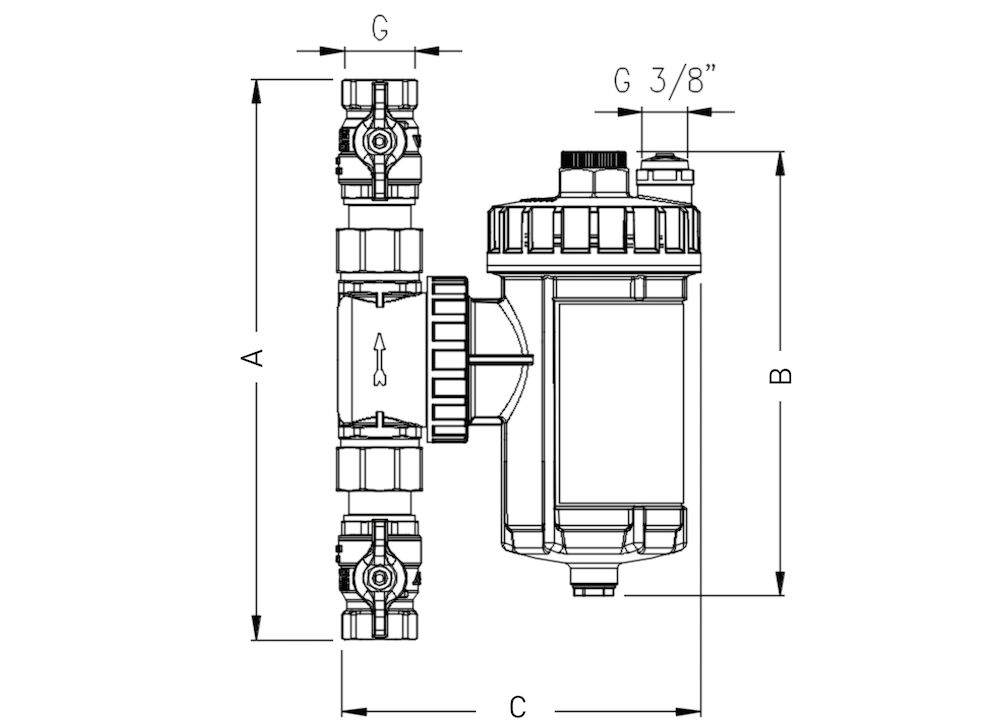

Codice Dim. DN Kvs m³/h A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
50801619 G ¾" interna 20 6,81 237 190 153 1,2
50801620 G 1" interna 25 7,51 253 190 153 1,3
50801621 G 1 ¼" interna 32 7,51 256 190 153 1,3

50801619

Dim. G ¾" interna
DN 20
Kvs m³/h 6,81
A mm 237
B mm 190
C mm 153
Peso (kg) 1,2
Schizzo dimensionale
Carello

50801620

Dim. G 1" interna
DN 25
Kvs m³/h 7,51
A mm 253
B mm 190
C mm 153
Peso (kg) 1,3
Schizzo dimensionale
Carello

50801621

Dim. G 1 ¼" interna
DN 32
Kvs m³/h 7,51
A mm 256
B mm 190
C mm 153
Peso (kg) 1,3
Schizzo dimensionale
Carello
LK 360 - Raccordi a compressione

LK 360 - Raccordi a compressione 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
50802032 22 mm 6,81 240 190 153 1,2
50802033 28 mm 7,51 273 190 153 1,3

50802032

Dim. 22 mm
Kvs m³/h 6,81
A mm 240
B mm 190
C mm 153
Peso (kg) 1,2
Schizzo dimensionale
Carello

50802033

Dim. 28 mm
Kvs m³/h 7,51
A mm 273
B mm 190
C mm 153
Peso (kg) 1,3
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 360 NetMag è un filtro a ciclone magnetico che protegge efficacemente la caldaia e altri componenti dell’impianto di riscaldamento trattenendo sporcizia e magnetite.

Si installa sulla linea di ritorno in corrispondenza dell’ingresso della caldaia al fine di proteggere quest’ultima dai corpi estranei. Il corpo filtrante è girevole e può essere installato sia in verticale che in orizzontale per adattarsi alla maggioranza degli spazi.

Dati tecnici

Pressione massima di esercizio: 0,4 MPa (4 bar)
Temperatura di esercizio: 0-90 °C
Filettatura standard: G - filettatura femmina, ISO 228/1
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 30%
Materiale, corpo valvola: Ottone nichelato EN 12165 CW617N
Materiale, filtro: Poliammide PA66
Materiale, valvola a sfera: Ottone nichelato CW617N
Materiale, magnete: Neodimio da 11.000 Gauss
Altri dati: Valvola a sfera Ottone nichelato CW617N
Magnete al neodimio da 11.000 Gauss

Applicazione

Schemi tecnici

Schema della perdita di pressione

Downloads

Scheda tecnica

LK 360 NetMag

Manuale d'istruzioni

360 NetMag - Instruction

Accessori e ricambi

Codice Articolo Posizione
095501 Isolante termico 1
095500 Magnete 2
