LK MultiConnection

LK MultiConnection

LK MultiConnection è una serie di raccordi di facile montaggio. I collegamenti filettati sono studiati per i sistemi LK Armatur con tenuta con O-ring (escl. G 1”). Il modo migliore per sigillare superfici pia...

Per saperne di più

LK MultiConnection

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Accessori e ricambi

Articoli

LK 931 – Maschio / femmina / dado

LK 931 – Maschio / femmina / dado 1 artikel

Codice Dim. A mm B mm C mm D mm Peso (kg) Schizzo dimensionale Lista di articoli
090090 G ¾” x Rp ½” x Rp ¾” dado x 2 70 52 35 32 0,2

090090

Dim. G ¾” x Rp ½” x Rp ¾” dado x 2
A mm 70
B mm 52
C mm 35
D mm 32
Peso (kg) 0,2
Schizzo dimensionale
Carello
LK 932 – Maschio / dado

LK 932 – Maschio / dado 1 artikel

Codice Dim. A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
090091 G ¾” x Rp ¾” dado 60 32 30 0,2

090091

Dim. G ¾” x Rp ¾” dado
A mm 60
B mm 32
C mm 30
Peso (kg) 0,2
Schizzo dimensionale
Carello
LK 933 – Maschio / femmina / dado

LK 933 – Maschio / femmina / dado 1 artikel

Codice Dim. A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
090092 G ¾" x Rp ¾" x Rp ¾" dado 65 32 30 0,2

090092

Dim. G ¾" x Rp ¾" x Rp ¾" dado
A mm 65
B mm 32
C mm 30
Peso (kg) 0,2
Schizzo dimensionale
Carello

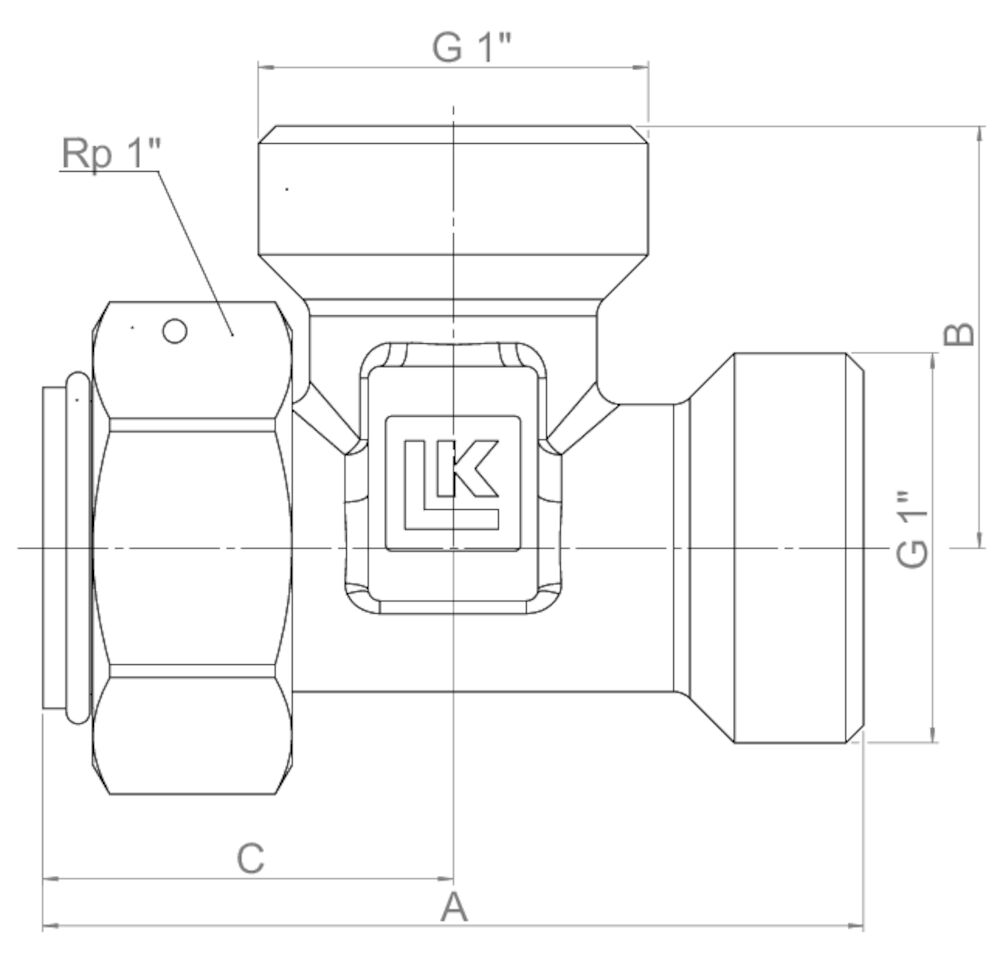

LK 935 – Maschio / dado

LK 935 – Maschio / dado 1 artikel

Codice Dim. A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
090257 G 1” x G 1” x Rp 1” dado 70 36 35 0,2

090257

Dim. G 1” x G 1” x Rp 1” dado
A mm 70
B mm 36
C mm 35
Peso (kg) 0,2
Schizzo dimensionale
Carello
LK 936 - Femmina / maschio / dado

LK 936 - Femmina / maschio / dado 1 artikel

Codice Dim. A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
090258 Rp ½” x G ¾” x Rp ¾” dado 65 32 35 0,2

090258

Dim. Rp ½” x G ¾” x Rp ¾” dado
A mm 65
B mm 32
C mm 35
Peso (kg) 0,2
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK MultiConnection è una serie di raccordi di facile montaggio.
I collegamenti filettati sono studiati per i sistemi LK Armatur con tenuta con O-ring (escl. G 1”).

Il modo migliore per sigillare superfici piane è con guarnizioni piatti. Tenuta sulle superfici piane con guarnizione in fibra.
Tenuta sui filetti maschio con canapa.

Dati tecnici

Pressione massima di esercizio: 1,6 MPa (16 bar)
Temperatura di esercizio: Min -20 °C/Max 120 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Materiale, corpo valvola: Ottone DZR EN 12165 CW625N

Downloads

Scheda tecnica

LK MultiConnection

Accessori e ricambi

Codice Articolo Posizione
013035 Guarnizione C4400 1” 1
013032 Guarnizione C4400 ¾” 2
012018 O-ring per G ¾” 3
