LK 550 AquaMix

LK 550 AquaMix è una valvola miscelatrice per impianti per acqua sanitaria con elemento termostatico per regolare la tempera­tura dell’acqua miscelata. L’installazione della ­valvola di ritegno sulla connessione dell’acqua fredda ­impedisce il ricircolo naturale - vedi elenco accessori. Le valvole con connessioni G ½” e con raccordi a com­pressione 15 mm sono fornite complete di vite di areazione per facilitare lo svuotamento del bollitore.

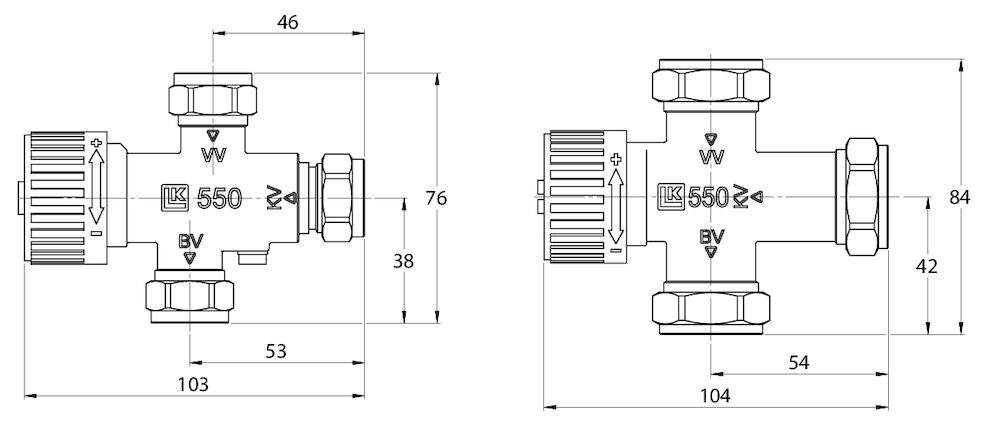

La freccia sul corpo valvola indica la direzione del flusso.
KV = acqua fredda in entrata
VV = acqua calda in entrata
BV = acqua calda miscelata in uscita

Per il montaggio ad una connessione con filettatura maschio, usare il adattatore LK 373 - vedi elenco accessori.

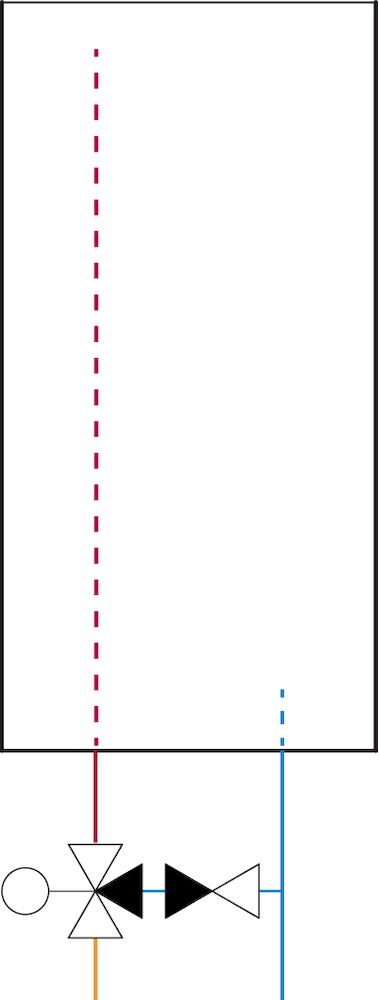

Nel caso di montaggio su una caldaia o su un serbatoio di accumulo, l’installazione deve essere eseguita interponendo un tubo distanziale; si dovrà inoltre proteggere la valvola dal calore radiante.

La manopola della valvola viene usata per impostare la temperatura desiderata dell’acqua calda miscelata, da 38 °C a 65 °C. La temperatura massima può essere tarata come segue:

Aumentare la temperatura massima:
Ruotare la manopola in senso antiorario fino a (+). Svitare la vite e sollevare leggermente la manopola. Ruotare la manopola in senso orario fino a (-) senza che sia innestata sull’asta. Le regolazioni avvengono a scatti minimi. ¼ di giro corrisponde a circa 7 °C. Rimontare la manopola e controllare che si innesti. Serrare la vite e quindi ruotare la manopola fino al massimo (+). La rotazione massima per aumentare la temperatura corrisponde a ½ giro.

Ridurre la temperatura massima:
Procedere come sopra ma al contrario. Ruotare la manopola in senso orario fino a (-), sollevarla e ruotarla in senso antiorario fino a (+).
