LK 810 ThermoMat 2.0

LK 810 ThermoMat 2.0

  • Regolazioni migliorate
  • Design compatto
  • Pompa a basso consumo di Grundfos / Wilo

LK 810 ThermoMat 2.0 è un gruppo di ricircolo per il collegamento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua nel sistema di acc...

Per saperne di più

LK 810 ThermoMat 2.0

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video
  • Accessori e ricambi

Articoli

LK 810 2.0 Grundfos - Raccordi a compressione

LK 810 2.0 Grundfos - Raccordi a compressione 2 articoli

Codice Tipo Temp. di ritorno °C Dim. A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
181644 con valvola di ritegno 55 28 mm 208 195 195 255 82 120 4,0
181650 con valvola di ritegno 60 28 mm 208 195 195 255 82 120 4,0

181644

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181650

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

Altre temperature e dimensioni su richiesta.

LK 810 2.0 Grundfos - Filettatura femmina

LK 810 2.0 Grundfos - Filettatura femmina 9 articoli

Codice Tipo Temp. di ritorno °C Dim. A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
181640 con valvola di ritegno 55 Rp 1" 208 195 195 255 82 120 4,0
181642 con valvola di ritegno 55 Rp 1¼" 208 195 195 255 82 120 4,0
181646 con valvola di ritegno 60 Rp 1" 208 195 195 255 82 120 4,0
181648 con valvola di ritegno 60 Rp 1¼" 208 195 195 255 82 120 4,0
181651 senza valvola di ritegno 65 Rp 1" 208 195 195 255 82 120 4,0
181652 con valvola di ritegno 65 Rp 1" 208 195 195 255 82 120 4,0
181654 con valvola di ritegno 65 Rp 1¼" 208 195 195 255 82 120 4,0
181658 con valvola di ritegno 70 Rp 1" 208 195 195 255 82 120 4,0
181660 con valvola di ritegno 70 Rp 1¼" 208 195 195 255 82 120 4,0

181640

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181642

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181646

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181648

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181651

Tipo senza valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181652

Tipo con valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181654

Tipo con valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181658

Tipo con valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181660

Tipo con valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

Altre temperature e dimensioni su richiesta.

LK 810 2.0 Grundfos - Filettatura femmina

LK 810 2.0 Grundfos - Filettatura femmina 16 articoli

Codice Tipo Temp. di ritorno °C Dim. A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
181839 con valvola di ritegno 55 Rp 1" 234 247 222 282 108 120 300 4,0
181840 senza valvola di ritegno 55 Rp 1" 234 247 222 282 108 120 300 4,0
181825 con valvola di ritegno 60 Rp 1" 234 247 222 282 108 120 300 4,0
181841 con valvola di ritegno 60 Rp 1" 234 247 222 282 108 120 300 4,0
181827 con valvola di ritegno 65 Rp 1" 234 247 220 280 108 120 300 4,0
181842 con valvola di ritegno 65 Rp 1" 234 247 222 282 108 120 300 4,0
181829 con valvola di ritegno 70 Rp 1" 234 247 222 282 108 120 300 4,0
181843 con valvola di ritegno 70 Rp 1" 234 247 222 282 108 120 300 4,0
182352 con valvola di ritegno 55 Rp 1¼" 234 247 222 282 108 120 300 4,0
182353 senza valvola di ritegno 55 Rp 1¼" 234 247 222 282 108 120 300 4,0
182354 con valvola di ritegno 60 Rp 1¼" 234 247 222 282 108 120 300 4,0
182355 senza valvola di ritegno 60 Rp 1¼" 234 247 222 282 108 120 300 4,0
182356 con valvola di ritegno 65 Rp 1¼" 234 247 222 282 108 120 300 4,0
182357 senza valvola di ritegno 65 Rp 1¼" 234 247 222 282 108 120 300 4,0
182358 con valvola di ritegno 70 Rp 1¼" 234 247 222 282 108 120 300 4,0
182359 senza valvola di ritegno 70 Rp 1¼" 234 247 222 282 108 120 300 4,0

181839

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

181840

Tipo senza valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

181825

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

181841

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

181827

Tipo con valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1"
A mm 234
B mm 247
C mm 220
D mm 280
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

181842

Tipo con valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

181829

Tipo con valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

181843

Tipo con valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182352

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182353

Tipo senza valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182354

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182355

Tipo senza valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182356

Tipo con valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182357

Tipo senza valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182358

Tipo con valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello

182359

Tipo senza valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Peso (kg) 4,0
Schizzo dimensionale
Carello
LK 810 2.0 Wilo - Filettatura Femmina

LK 810 2.0 Wilo - Filettatura Femmina 2 articoli

Codice Tipo Temp. di ritorno °C Dim. A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
181664 con valvola di ritegno 55 Rp 1" 216 195 195 255 82 120 4,0
181669 senza valvola di ritegno 60 Rp 1" 216 195 195 255 82 120 4,0

181664

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

181669

Tipo senza valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Peso (kg) 4,0
Schizzo dimensionale
Carello

Altre temperature e dimensioni su richiesta.

LK 810 2.0 Wilo - Filettatura femmina

LK 810 2.0 Wilo - Filettatura femmina 16 articoli

Codice Tipo Temp. di ritorno °C Dim. A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
181844 con valvola di ritegno 55 Rp 1" 248 250 222 282 108 120 302 4,0
181848 senza valvola di ritegno 55 Rp 1" 248 250 222 282 108 120 302 4,0
181845 con valvola di ritegno 60 Rp 1" 248 250 222 282 108 120 302 4,0
181849 senza valvola di ritegno 60 Rp 1" 248 250 222 282 108 120 302 4,0
181846 con valvola di ritegno 65 Rp 1" 248 250 222 282 108 120 302 4,0
181850 senza valvola di ritegno 65 Rp 1" 248 250 222 282 108 120 302 4,0
181847 con valvola di ritegno 70 Rp 1" 248 250 222 282 108 120 302 4,0
181851 senza valvola di ritegno 70 Rp 1" 248 250 222 282 108 120 302 4,0
182360 con valvola di ritegno 55 Rp 1¼" 248 279 238 282 124 120 302 4,0
182361 senza valvola di ritegno 55 Rp 1¼" 248 279 238 282 124 120 302 4,0
182362 con valvola di ritegno 60 Rp 1¼" 248 279 238 282 124 120 302 4,0
182363 senza valvola di ritegno 60 Rp 1¼" 248 279 238 282 124 120 302 4,0
182364 con valvola di ritegno 65 Rp 1¼" 248 279 238 282 124 120 302 4,0
182365 senza valvola di ritegno 65 Rp 1¼" 248 279 238 282 124 120 302 4,0
182366 con valvola di ritegno 70 Rp 1¼" 248 279 238 282 124 120 302 4,0
182367 senza valvola di ritegno 70 Rp 1¼" 248 279 238 282 124 120 302 4,0

181844

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

181848

Tipo senza valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

181845

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

181849

Tipo senza valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

181846

Tipo con valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

181850

Tipo senza valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

181847

Tipo con valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

181851

Tipo senza valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182360

Tipo con valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182361

Tipo senza valvola di ritegno
Temp. di ritorno °C 55
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182362

Tipo con valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182363

Tipo senza valvola di ritegno
Temp. di ritorno °C 60
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182364

Tipo con valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182365

Tipo senza valvola di ritegno
Temp. di ritorno °C 65
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182366

Tipo con valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

182367

Tipo senza valvola di ritegno
Temp. di ritorno °C 70
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Peso (kg) 4,0
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 810 ThermoMat 2.0 è un gruppo di ricircolo per il collegamento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua nel sistema di accumulo e, contemporaneamente, garantire una elevata temperatura di ritorno verso la caldaia. Questo aumenta l’efficienza del sistema e garantisce una lunga durata della caldaia in quanto riduce la formazione di condensa e catrame.

LK 810 ThermoMat 2.0 è un gruppo compatto con pompa a basso consumo energetico integrata e una valvola anticondensa che gestisce il ricircolo su due vie. Il gruppo di ricircolo è composto di tre valvole di sezionamento che facilitano il montaggio e la manutenzione, tre termometri per seguire facilmente il processo di ricircolo e un isolante preformato per ridurre al minimo la dissipazione del calore. Il gruppo di ricircolo è disponibile in due versioni, con o senza valvola di ritegno. Con la valvola di ritegno si ottengono le funzioni descritte al punto 4. Il gruppo di ricircolo è simmetrico e può essere adattato facilmente per il montaggio a destra o a sinistra della caldaia. Grazie alle valvole di sezionamento, qualsiasi componente può essere smontato per la manutenzione o per la sostituzione senza svuotare l’impianto.

LK 810 ThermoMat 2.0 è anche disponibile con pompa di circolazione controllata da un segnale PWM. Per ulteriori informazioni si prega di contattare il nostro ufficio commerciale.

LK 810 ThermoMat 2.0 è montato sul circuito di ritorno tra la caldaia a biomassa e il serbatoio dell’accumulatore. Il gruppo di ricircolo va montato in piedi, con l’albero della pompa in posizione orizzontale.

Il gruppo di ricircolo non richiede di solito alcuna manutenzione. Controllare regolarmente i collegamenti.

Dati tecnici

Tensione: 230 VAC 50 Hz
Consumo: G: 5-52 W, secondo la velocità della pompa
W: 3 -75 W, secondo la velocità della pompa
Capacità massima della caldaia: 65 kW a 20 °C ΔT
Pressione massima di esercizio: 0,6 MPa (6 bar)
Temperatura di esercizio: G: Min. 5 °C/Max. 110 °C
W: Min. 5 °C/Max. 95 °C
Temperatura di ritorno: 55 °C, 60 °C, 65 °C o 70 °C
Temperatura ambiente: G: Min. 0 °C/Max. 70 °C
W: Min. 5 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Pompa di ricircolo: Grundfos UPM3 AUTO xx-70, Wilo Para /8 SC FS14
Materiale, corpo valvola: Ottone EN 1982 CB753S
Materiale, isolante: Polipropilene Espanso EPP
Portata: Max. 5900 l/h

Applicazione

Funzionamento del gruppo di ricircolo anticondensa durante le varie fasi di riscaldamento:

1. FASE DI RISCALDAMENTO

L’acqua circola tra la caldaia e il gruppo ricircolo anti­condensa mentre la temperatura nella caldaia aumenta.

2. Fase di miscelazione

L’elemento termostatico inizia ad aprirsi e consente all’acqua di ritorno dall’accumulatore di miscelarsi con l’acqua proveniente dalla caldaia, prima di ritornare a quest’ultima. La temperatura di ritorno alla caldaia è mantenuta costante.

3. Fase di chiusura del by-pass

La via di ritorno dall’accumulo è interamente aperta e la via di by-pass si chiude. Questo consente un trasferimento ottimale del calore dalla caldaia all’accumulo.

4. Circolazione naturale con valvola di ritegno

La cicolazione naturale inizia non appena termina la combustione in caldaia e la pompa di ricircolo si è spenta. Questo permette il trasferimento nell’accumulo del calore residuo presente in caldaia. In caso di interruzione di corrente o guasto alla pompa, la valvola di ritegno si apre automaticamente per consentire la circolazione naturale. La valvola di ritegno impedisce anche il ritorno dell’acqua dal serbatoio di accumulo alla caldaia.

Con valvola di ritegno

Senza valvola di ritegno

Schemi tecnici

Caratteristica della pompa - Grundfos UPM3 AUTO xx-70

Caratteristica della pompa - Wilo PARA */8 SC FS14

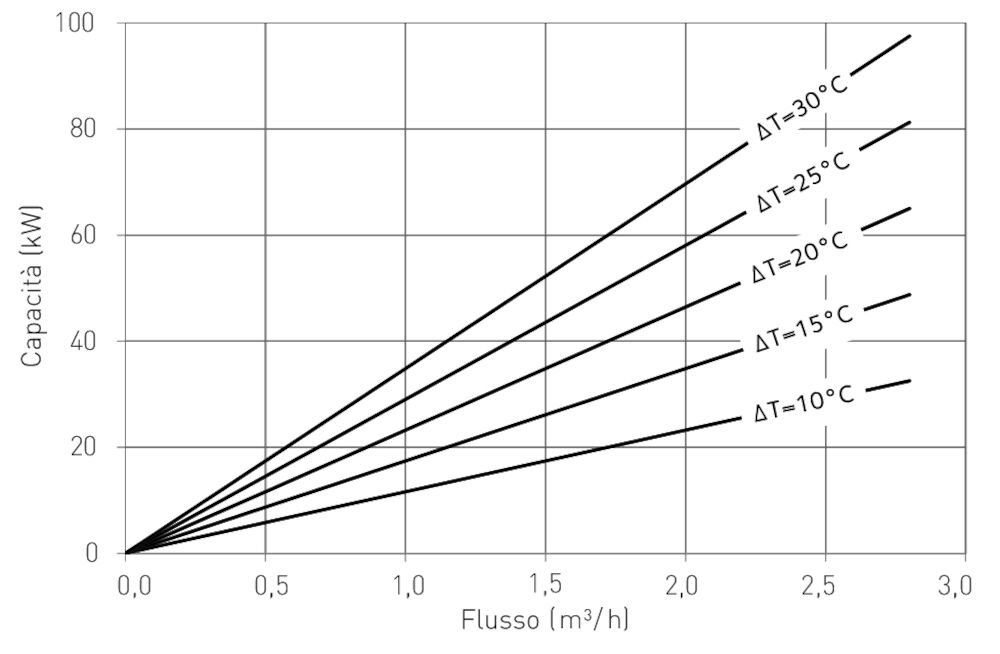

Capacità della caldaia - Grundfos UPM3 AUTO xx-70

Capacità della caldaia - Wilo Para */8 SC FS14

Downloads

Scheda tecnica

LK 810 ThermoMat 2.0

Certificati/Omologazioni

CE Declaration of Conformity - 810 , 811.pdf

Manuale d'istruzioni

810 ThermoMat ECO 2.0 G - Instruction_148873

Manuale d'istruzioni

810 ThermoMat ECO 2.0 W - Instruction_148874

Applicazioni

Biofuel ENG

Accessori e ricambi

Codice Articolo Posizione
187168 Grundfos UPM3 Auto xx-70 1
187347 Wilo Para */8 SC FS14 1
187163 Inserto termostatico 55 °C 2
187164 Inserto termostatico 60 ºC 2
187165 Inserto termostatico 65 ºC 2
187166 Inserto termostatico 70 ºC 2
055577 Valvola a sfera di sezionamento Rp 1", con maniglia 3
187329 Valvola a sfera di sezionamento Rp 1¼", con maniglia 3
187017 Valvola a sfera di sezionamento Rp 1" 4
187018 Valvola a sfera di sezionamento Rp 1¼" 5
187019 Valvola a sfera di sezionamento 28 mm 6
013057 Guarnizione in gomma EPDM 44x32x2 mm 7
187021 Valvola di ritegno 810 / 811 8
187022 Inserto cieco 810 / 811 9
187167 Isolante termico in EPP 10
180352 Termometro 120 °C 11

Video

LK 810 ThermoMat - senza valvola di ritegno
LK 810 ThermoMat - con valvola di ritegno
