LK 820 ThermoVar®

LK 820 ThermoVar®

  • Montabile in qualsiasi posizione

LK 820 ThermoVar® è una valvola anticondensa con funzionamento termostatico a tre vie per il collegamento di caldaie a biomasse con il sistema di accumulo. La valvola è progettata per garantire un’ottimale stra...

Per saperne di più

LK 820 ThermoVar®

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Accessori e ricambi

Articoli

LK 820 - Filettatura femmina

LK 820 - Filettatura femmina 11 articoli

Codice Temp. di apertura °C Dim. Kvs m³/h A mm B mm C mm D mm E mm Peso (kg) Schizzo dimensionale Lista di articoli
180493 45 Rp 1" 9,0 82 41 67 21 35 0,7
180500 55 Rp ¾" 6,0 80 40 66 21 35 0,7
180501 55 Rp 1" 9,0 82 41 67 21 35 0,7
180502 55 Rp 1¼" 12,0 84 42 68 24 39 0,8
180508 61 Rp ¾" 6,0 80 40 66 21 35 0,7
180509 61 Rp 1" 9,0 82 41 67 21 35 0,7
180510 61 Rp 1¼" 12,0 84 42 68 24 39 0,8
180517 66 Rp 1" 9,0 82 41 67 21 35 0,7
180525 72 Rp 1" 9,0 82 41 67 21 35 0,7
180526 72 Rp 1¼" 12,0 84 42 68 24 39 0,8
180534 80 Rp 1¼" 12,0 84 42 68 24 39 0,8

180493

Temp. di apertura °C 45
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180500

Temp. di apertura °C 55
Dim. Rp ¾"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180501

Temp. di apertura °C 55
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180502

Temp. di apertura °C 55
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,8
Schizzo dimensionale
Carello

180508

Temp. di apertura °C 61
Dim. Rp ¾"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180509

Temp. di apertura °C 61
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180510

Temp. di apertura °C 61
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,8
Schizzo dimensionale
Carello

180517

Temp. di apertura °C 66
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180525

Temp. di apertura °C 72
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180526

Temp. di apertura °C 72
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,8
Schizzo dimensionale
Carello

180534

Temp. di apertura °C 80
Dim. Rp 1¼"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,8
Schizzo dimensionale
Carello

Altre temperature e dimensioni su richiesta.

LK 820 - Filettatura maschio

LK 820 - Filettatura maschio 10 articoli

Codice Temp. di apertura °C Temp. di apertura °F Dim. Kvs m³/h A mm B mm C mm D mm E mm Peso (kg) Schizzo dimensionale Lista di articoli
180503 55 131 G ¾" 4,0 80 40 66 21 35 0,7
180504 55 131 G 1" 6,0 80 40 66 21 35 0,7
180505 55 131 G 1¼" 9,0 84 42 68 21 35 0,7
180506 55 131 G 1½" 12,0 84 42 68 24 39 0,8
180512 61 142 G 1" 6,0 80 40 66 21 35 0,7
180513 61 142 G 1¼" 9,0 84 42 68 21 35 0,7
180514 61 142 G 1½" 12,0 84 42 68 24 39 0,8
180520 66 151 G 1" 6,0 80 40 66 21 35 0,7
180528 72 162 G 1" 6,0 80 40 66 21 35 0,7
180530 72 162 G 1½" 12,0 84 42 68 24 39 0,8

180503

Temp. di apertura °C 55
Temp. di apertura °F 131
Dim. G ¾"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180504

Temp. di apertura °C 55
Temp. di apertura °F 131
Dim. G 1"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180505

Temp. di apertura °C 55
Temp. di apertura °F 131
Dim. G 1¼"
Kvs m³/h 9,0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180506

Temp. di apertura °C 55
Temp. di apertura °F 131
Dim. G 1½"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,8
Schizzo dimensionale
Carello

180512

Temp. di apertura °C 61
Temp. di apertura °F 142
Dim. G 1"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180513

Temp. di apertura °C 61
Temp. di apertura °F 142
Dim. G 1¼"
Kvs m³/h 9,0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180514

Temp. di apertura °C 61
Temp. di apertura °F 142
Dim. G 1½"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,8
Schizzo dimensionale
Carello

180520

Temp. di apertura °C 66
Temp. di apertura °F 151
Dim. G 1"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180528

Temp. di apertura °C 72
Temp. di apertura °F 162
Dim. G 1"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

180530

Temp. di apertura °C 72
Temp. di apertura °F 162
Dim. G 1½"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,8
Schizzo dimensionale
Carello

Altre temperature e dimensioni su richiesta.

LK 820 - Raccordi a compressione

LK 820 - Raccordi a compressione 1 artikel

Codice Temp. di apertura °C Dim. Kvs m³/h A mm B mm C mm D mm E mm Peso (kg) Schizzo dimensionale Lista di articoli
181125 61 22 mm 6,0 114 57 83 21 35 0,8

181125

Temp. di apertura °C 61
Dim. 22 mm
Kvs m³/h 6,0
A mm 114
B mm 57
C mm 83
D mm 21
E mm 35
Peso (kg) 0,8
Schizzo dimensionale
Carello

Altre temperature e dimensioni su richiesta.

Informazioni dettagliate

Descrizione

LK 820 ThermoVar® è una valvola anticondensa con funzionamento termostatico a tre vie per il collegamento di caldaie a biomasse con il sistema di accumulo. La valvola è progettata per garantire un’ottimale stratificazione della temperatura nel sistema di accumulo e, contemporaneamente, garantire una elevata temperatura di ritorno verso la caldaia. Questo aumenta l’efficienza del sistema e garantisce una lunga durata della caldaia in quanto riduce la formazione di condensa e catrame.

LK 820 ThermoVar® può essere fornita con isolante, vedere sotto Accessori. Per maggiori informazioni sull'isolante, vedere la scheda prodotto dei gusci isolanti LK.

La valvola può essere montata in qualsiasi posizione. LK 820 ThermoVar® può essere adattata facilmente per montaggio a destra o a sinistra. La valvola può essere installata in tre diverse configurazioni. La valvola è fornita pronta per essere installata in configurazione II ma può essere facilmente modificata per l’installazione in configurazione I. Se si richiede l’installazione in configurazione III contattare cortesemente il nostro ufficio vendite.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 50 kPa (0,5 bar)
Temperatura di esercizio: (45 - 55 °C) Min. 5°C/Max. 95 °C
(61 - 80 °C) Min. 5°C/Max. 110 °C
Temperatura di apertura: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C o 80 °C
Temperatura ambiente: Min. 5 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, piastra esterna: Ottone EN 12165 CW617N, G 2" - Alluminio verniciato
Materiale, guarnizioni: EPDM

Applicazione

Configurazione I

Quando la temperatura in caldaia raggiunge il valore desiderato, la valvola termica permette la circolazione dell’acqua calda verso l’accumulatore. L’acqua proveniente dall’accumulatore si miscela con l’acqua di mandata prima di essere immessa in caldaia. La temperatura di ritorno verso la caldaia è superiore alla temperatura scelta.
Una valvola di strozzamento può essere installata tra la caldaia e la valvola anticondensa.
L’installazione può essere completata con una valvola di ritegno LK 822 ThermoBac che impedisce il ricircolo dal sistema di accumulo verso la caldaia quando la combustione è esaurita. In caso di mancanza di energia elettrica o di guasto sulla pompa, la valvola di ritegno si apre automaticamente per permettere la circolazione naturale.
La pompa dovrebbe essere comandata da un termostato sensibile alla temperatura dell’acqua in caldaia oppure alla temperatura dei fumi.

Configurazione II

Quando la temperatura in caldaia raggiunge il valore desiderato, la valvola termica permette all’acqua proveniente dall’accumulatore di miscelarsi con l’acqua di mandata dalla caldaia. La temperatura di ritorno verso la caldaia è superiore alla temperatura scelta.
Una valvola di strozzamento può essere installata tra la caldaia e la valvola anticondensa.
La pompa dovrebbe essere comandata da un termostato sensibile alla temperatura dell’acqua in caldaia oppure alla temperatura dei fumi.

Configurazione III

Quando la temperatura in caldaia raggiunge il valore desiderato, la valvola termica permette all’acqua proveniente dall’accumulatore di miscelarsi con l’acqua di mandata prima di essere immessa in caldaia. La temperatura di ritorno verso la caldaia è superiore alla temperatura scelta.
Una valvola di strozzamento può essere installata tra la caldaia e la valvola anticondensa.
L’installazione può essere completata con una valvola di ritegno LK 822 ThermoBac che impedisce il ricircolo dal sistema di accumulo verso la caldaia quando la combustione è esaurita. In caso di mancanza di energia elettrica o di guasto sulla pompa, la valvola di ritegno si apre automaticamente per permettere la circolazione naturale.
La pompa dovrebbe essere comandata da un termostato sensibile alla temperatura dell’acqua in caldaia oppure alla temperatura dei fumi.

Schemi tecnici

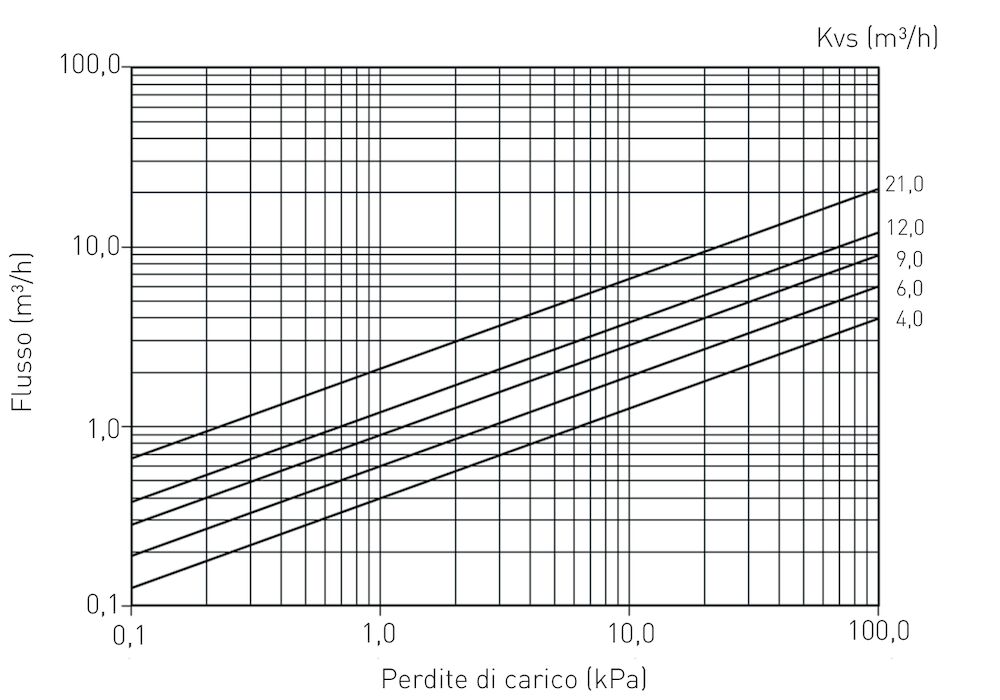

CAPACITÀ

Downloads

Scheda tecnica

LK 820 ThermoVar®

Manuale d'istruzioni

820 ThermoVar Pos. I _ II - Instruction_048313

Manuale d'istruzioni

820 ThermoVar Pos III - Instruction_148475

Manuale d'istruzioni

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Certificati/Omologazioni

CE Declaration of Conformity - 820, 821, 823, 825.pdf

Applicazioni

Biofuel ENG

Accessori e ricambi

Codice Articolo Posizione
187025 Elemento termostatico 820, 45 °C 1
187026 Elemento termostatico 820, 55 °C 1
187027 Elemento termostatico 820, 61 °C 1
187028 Elemento termostatico 820, 66 °C 1
187029 Elemento termostatico 820, 72 °C 1
187030 Elemento termostatico 820, 80 °C 1
187107 Isolante, DN 15-20 2
187108 Isolante, DN 25-32 2
