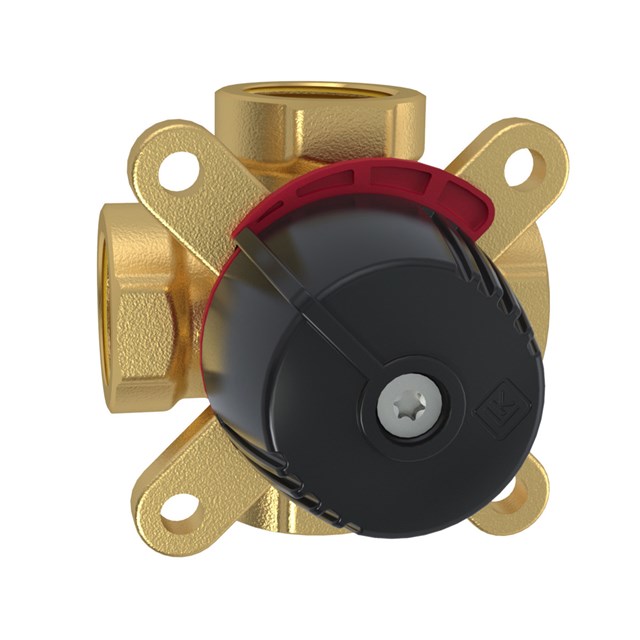

LK 830 ThermoMix® B

LK 830 ThermoMix® B

  • Perdite interne minime
  • Facile da adattare per il montaggio a destra o a sinistra
  • Adatto per la motorizzazione

LK 830 ThermoMix® B è una valvola bivalente a quattro vie che viene usata come valvola miscelatrice negli impianti di riscaldamento dove l’energia è prodotta da due sorgenti distinte. La valvola è inoltre proge...

Per saperne di più

LK 830 ThermoMix® B

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video
  • Accessori e ricambi

Articoli

LK 830 - Filettatura femmina

LK 830 - Filettatura femmina 1 artikel

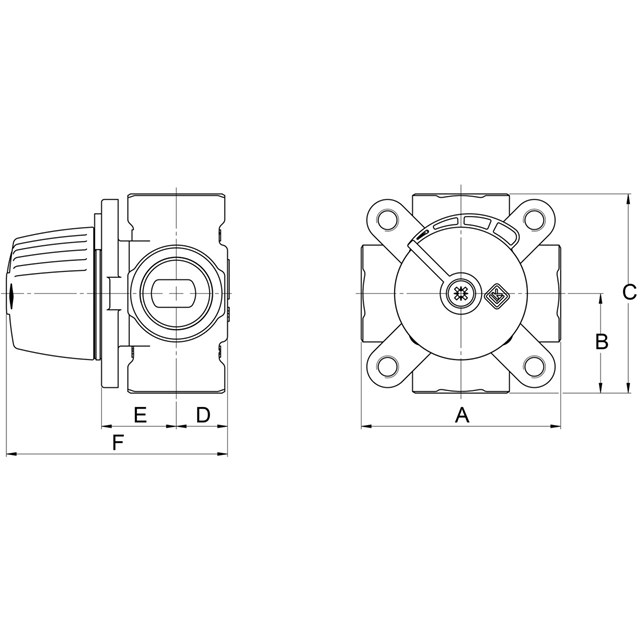

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
180587 Rp ¾" 6,3 72 36 72 19 27 80 0,7

180587

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 72
B mm 36
C mm 72
D mm 19
E mm 27
F mm 80
Peso (kg) 0,7
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

LK 830 - Filettatura maschio

LK 830 - Filettatura maschio 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
180004 G ¾" 6,3 72 36 72 20 26 80 0,6
180588 G 1” 6,3 80 40 80 18 29 81 0,7

180004

Dim. G ¾"
Kvs m³/h 6,3
A mm 72
B mm 36
C mm 72
D mm 20
E mm 26
F mm 80
Peso (kg) 0,6
Schizzo dimensionale
Carello

180588

Dim. G 1”
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 18
E mm 29
F mm 81
Peso (kg) 0,7
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

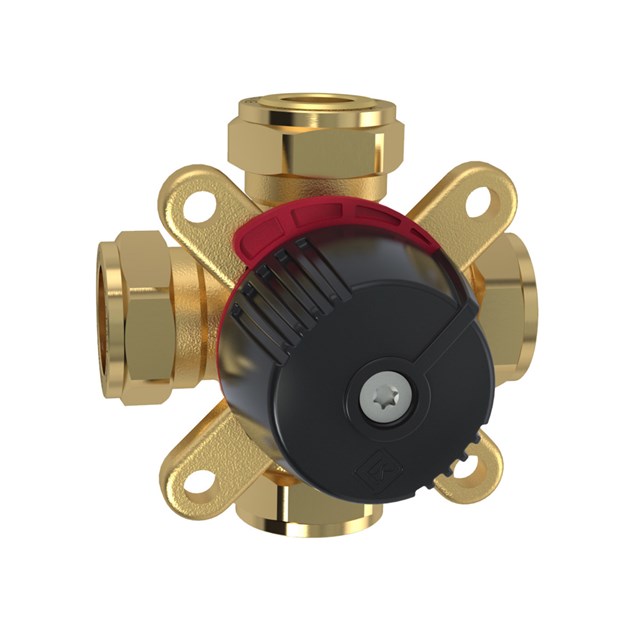

LK 830 - Raccordi a compressione

LK 830 - Raccordi a compressione 3 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
180001 22 mm 4,0 87 43,5 87 20 26 80 0,7
180003 22 mm 6,3 87 43,5 87 20 26 80 0,7
180595 28 mm 6,3 112 56 112 19 27 80 1,1

180001

Dim. 22 mm
Kvs m³/h 4,0
A mm 87
B mm 43,5
C mm 87
D mm 20
E mm 26
F mm 80
Peso (kg) 0,7
Schizzo dimensionale
Carello

180003

Dim. 22 mm
Kvs m³/h 6,3
A mm 87
B mm 43,5
C mm 87
D mm 20
E mm 26
F mm 80
Peso (kg) 0,7
Schizzo dimensionale
Carello

180595

Dim. 28 mm
Kvs m³/h 6,3
A mm 112
B mm 56
C mm 112
D mm 19
E mm 27
F mm 80
Peso (kg) 1,1
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

Informazioni dettagliate

Descrizione

LK 830 ThermoMix® B è una valvola bivalente a quattro vie che viene usata come valvola miscelatrice negli impianti di riscaldamento dove l’energia è prodotta da due sorgenti distinte. La valvola è inoltre progettata per impianti con serbatoi di accumulo dove l’energia viene estratta da due livelli.

LK 830 ThermoMix® B è una valvola miscelatrice meccanica che può essere comandata da un sistema automatico di regolazione per permettere di scegliere la sorgente di calore più vantaggiosa.

LK 830 ThermoMix® B può essere adattata facilmente per montaggio a destra o a sinistra.

La valvola può essere montata in qualsiasi posizione. Le connessioni sono contrassegnate con i numeri da 1 a 4. La valvola è collegata di default a 1=portata 2=calore secondario 3=calore primario 4=ritorno.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Angolo di rotazione: 90°
Coppia manovra: < 1 Nm
Perdita interna: < 0,5% di Kvs a 50 kPa
Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 50 kPa ( 0,5 bar)
Temperatura di esercizio: Min. 5 °C/Max. 110 °C (120 °C di picco)
Temperatura ambiente: Min. 5 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, piastra esterna: Ottone EN 12165 CW617N
Materiale, otturatore/asta: Ottone EN 12164 CW614N
Materiale, guarnizioni: EPDM
Guarnizione dell'asta: Due O-ring

Applicazione

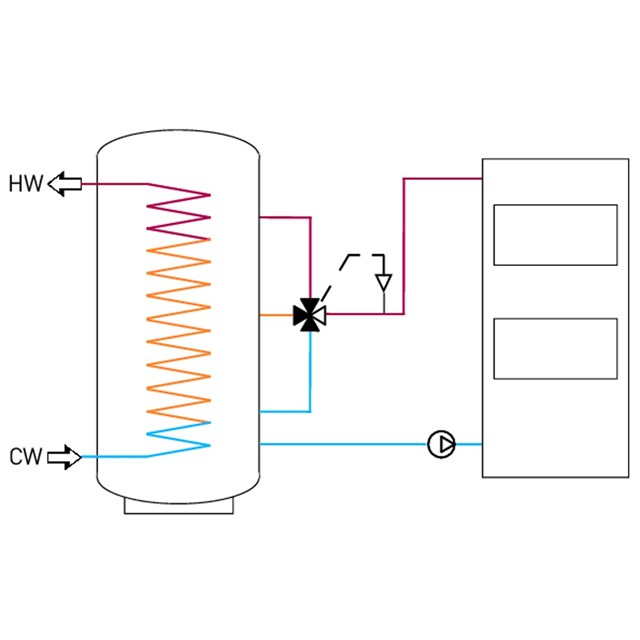

LK 830 B quale valvola di distribuzione in combinazione a LK 100 SmartComfort CT per ottimizzare la stratificazione nel serbatoio.

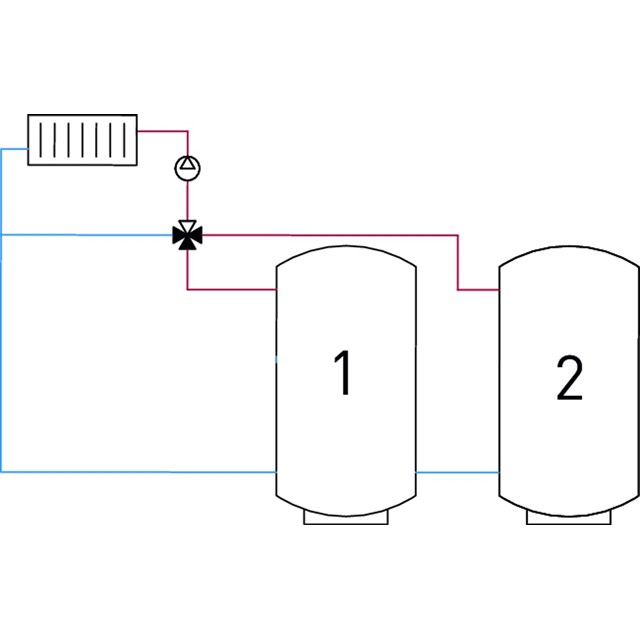

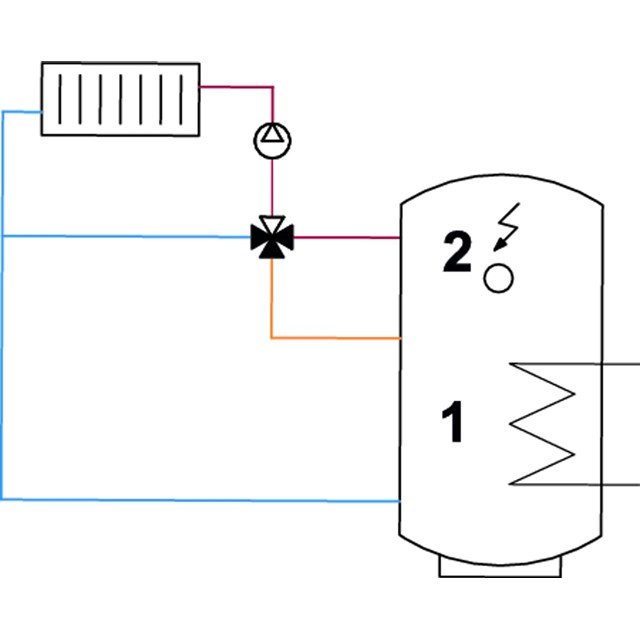

Schemi tecnici

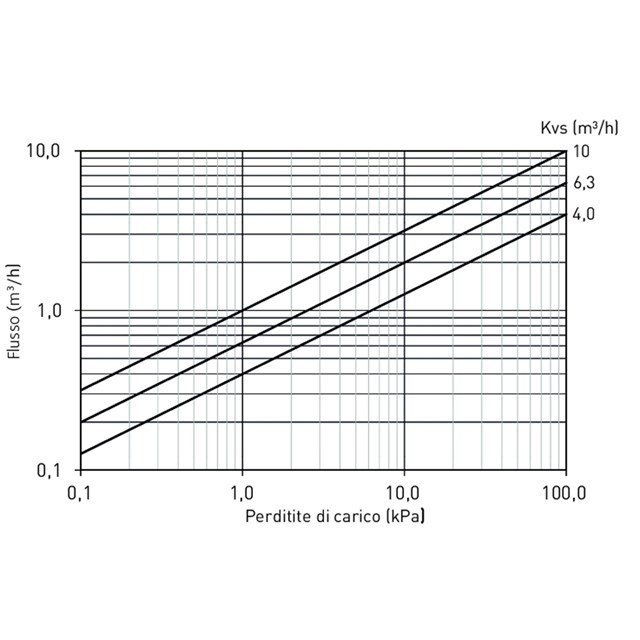

Capacità

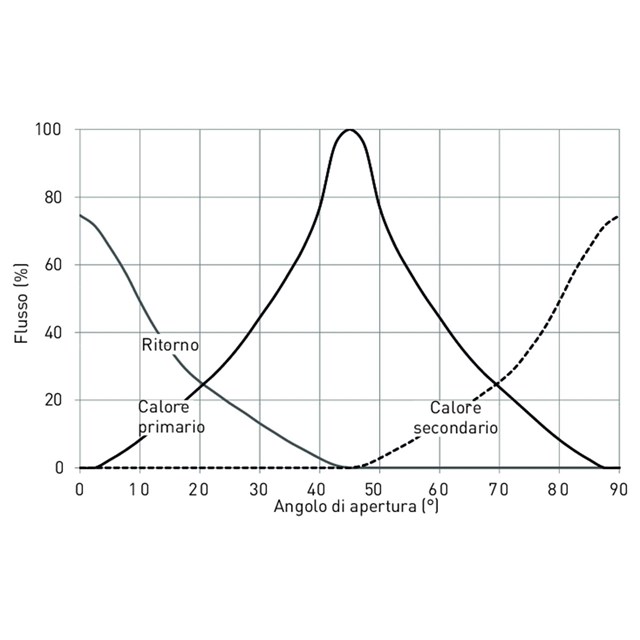

Caratteristica della valvola

Downloads

Scheda tecnica

LK 830 ThermoMix® B

Manuale d'istruzioni

830 ThermoMix - Instruction_248356

Certificati/Omologazioni

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

Applicazioni

Solar heating ENG

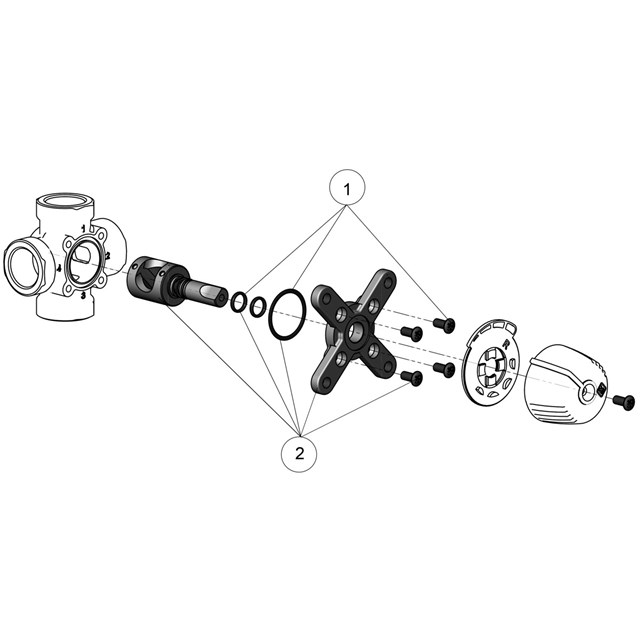

Accessori e ricambi

Codice Articolo Posizione
187059 Kit guarnizione 830/831, DN 15-20 1
187060 Kit guarnizione 830, DN 25 1
187187 Kit guarnizione LK 840/841 DN 15-20 1
187061 Kit di riparazione 830, DN 15-20, Kvs 4,0 2
187062 Kit di riparazione 830, DN 15-20, Kvs 6,3 2
187064 Kit di riparazione 830, DN 25, Kvs 10,0 2
187958 Kit di riparazione 830 DN 20, Kvs 6,3 2
