Raccordi

Raccordi

Gli attacchi comprendono ghiera, dadi e guarnizioni.

Raccordi

  • Articoli
  • Informazioni dettagliate
  • Downloads

Articoli

Filettatura Femmina / Dado

Filettatura Femmina / Dado 7 articoli

Codice Dim. A mm Peso (kg) Schizzo dimensionale Lista di articoli
095364 Rp ⅜" x Rp ¾" 21 0,07
095365 Rp ½" x Rp 1" 22 0,10
095366 Rp ¾" x Rp 1¼" 22 0,15
095367 Rp 1" x Rp 1½" 25 0,17
095368 Rp 1¼" x Rp 2" 29 0,35
095369 Rp 1½" x Rp 2¼" 32 0,50
095370 Rp 2" x Rp 2¾" 34 0,50

095364

Dim. Rp ⅜" x Rp ¾"
A mm 21
Peso (kg) 0,07
Schizzo dimensionale
Carello

095365

Dim. Rp ½" x Rp 1"
A mm 22
Peso (kg) 0,10
Schizzo dimensionale
Carello

095366

Dim. Rp ¾" x Rp 1¼"
A mm 22
Peso (kg) 0,15
Schizzo dimensionale
Carello

095367

Dim. Rp 1" x Rp 1½"
A mm 25
Peso (kg) 0,17
Schizzo dimensionale
Carello

095368

Dim. Rp 1¼" x Rp 2"
A mm 29
Peso (kg) 0,35
Schizzo dimensionale
Carello

095369

Dim. Rp 1½" x Rp 2¼"
A mm 32
Peso (kg) 0,50
Schizzo dimensionale
Carello

095370

Dim. Rp 2" x Rp 2¾"
A mm 34
Peso (kg) 0,50
Schizzo dimensionale
Carello
Filettatura maschio / Dado

Filettatura maschio / Dado 5 articoli

Codice Dim. A mm Peso (kg) Schizzo dimensionale Lista di articoli
095379 R ½" x Rp ¾" 27 0,08
095380 R ¾" x Rp 1" 31 0,07
095381 R 1" x Rp 1¼" 35 0,01
095382 R 1¼" x Rp 1½" 39 0,02
095383 R 1½" x Rp 2" 41 0,02

095379

Dim. R ½" x Rp ¾"
A mm 27
Peso (kg) 0,08
Schizzo dimensionale
Carello

095380

Dim. R ¾" x Rp 1"
A mm 31
Peso (kg) 0,07
Schizzo dimensionale
Carello

095381

Dim. R 1" x Rp 1¼"
A mm 35
Peso (kg) 0,01
Schizzo dimensionale
Carello

095382

Dim. R 1¼" x Rp 1½"
A mm 39
Peso (kg) 0,02
Schizzo dimensionale
Carello

095383

Dim. R 1½" x Rp 2"
A mm 41
Peso (kg) 0,02
Schizzo dimensionale
Carello

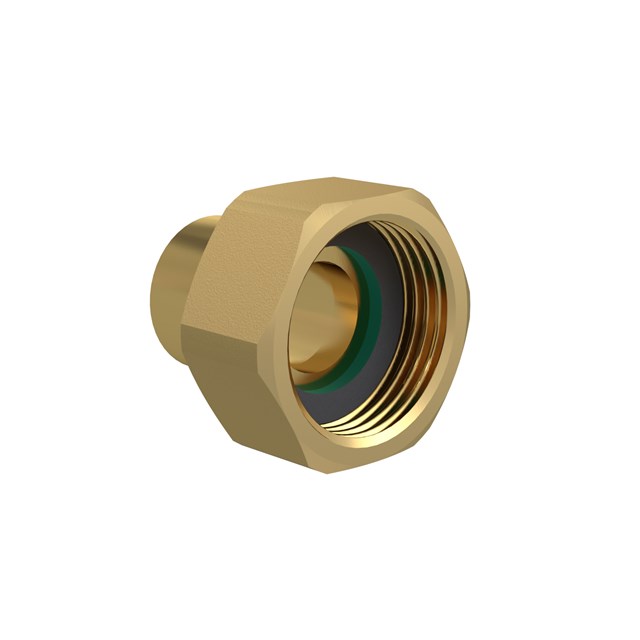

Brasatura interna / Dado

Brasatura interna / Dado 8 articoli

Codice Dim. A mm Peso (kg) Schizzo dimensionale Lista di articoli
095371 15 mm x Rp ¾" 19 0,02
095372 18 mm x Rp ¾" 17 0,03
095373 18 mm x Rp 1" 19 0,04
095374 22 mm x Rp 1" 19 0,06
095375 28 mm x Rp 1¼" 25 0,08
095376 35 mm x Rp 1½" 27 0,07
095377 42 mm x Rp 2" 31 0,02
095378 54 mm x Rp 2 ½" 37 0,02

095371

Dim. 15 mm x Rp ¾"
A mm 19
Peso (kg) 0,02
Schizzo dimensionale
Carello

095372

Dim. 18 mm x Rp ¾"
A mm 17
Peso (kg) 0,03
Schizzo dimensionale
Carello

095373

Dim. 18 mm x Rp 1"
A mm 19
Peso (kg) 0,04
Schizzo dimensionale
Carello

095374

Dim. 22 mm x Rp 1"
A mm 19
Peso (kg) 0,06
Schizzo dimensionale
Carello

095375

Dim. 28 mm x Rp 1¼"
A mm 25
Peso (kg) 0,08
Schizzo dimensionale
Carello

095376

Dim. 35 mm x Rp 1½"
A mm 27
Peso (kg) 0,07
Schizzo dimensionale
Carello

095377

Dim. 42 mm x Rp 2"
A mm 31
Peso (kg) 0,02
Schizzo dimensionale
Carello

095378

Dim. 54 mm x Rp 2 ½"
A mm 37
Peso (kg) 0,02
Schizzo dimensionale
Carello
Brasatura interna / Filettatura maschio

Brasatura interna / Filettatura maschio 9 articoli

Codice Dim. A mm Z mm Peso (kg) Schizzo dimensionale Lista di articoli
200 81 34 15 mm x R ½" 25 14 0,03
200 82 17 18 mm x R ¾" 26 13 0,06
200 82 41 22 mm x R ¾" 29,5 15 0,05
200 82 58 22 mm x R 1" 30 15 0,06
200 82 82 28 mm x R ¾" 41 22 0,1
200 82 90 28 mm x R 1" 36 17 0,1
200 83 32 35 mm x R 1¼" 43 20 0,1
200 83 81 42 mm x R 1½" 48 21 0,2
200 84 23 54 mm x R 2" 58 26 0,3

200 81 34

Dim. 15 mm x R ½"
A mm 25
Z mm 14
Peso (kg) 0,03
Schizzo dimensionale
Carello

200 82 17

Dim. 18 mm x R ¾"
A mm 26
Z mm 13
Peso (kg) 0,06
Schizzo dimensionale
Carello

200 82 41

Dim. 22 mm x R ¾"
A mm 29,5
Z mm 15
Peso (kg) 0,05
Schizzo dimensionale
Carello

200 82 58

Dim. 22 mm x R 1"
A mm 30
Z mm 15
Peso (kg) 0,06
Schizzo dimensionale
Carello

200 82 82

Dim. 28 mm x R ¾"
A mm 41
Z mm 22
Peso (kg) 0,1
Schizzo dimensionale
Carello

200 82 90

Dim. 28 mm x R 1"
A mm 36
Z mm 17
Peso (kg) 0,1
Schizzo dimensionale
Carello

200 83 32

Dim. 35 mm x R 1¼"
A mm 43
Z mm 20
Peso (kg) 0,1
Schizzo dimensionale
Carello

200 83 81

Dim. 42 mm x R 1½"
A mm 48
Z mm 21
Peso (kg) 0,2
Schizzo dimensionale
Carello

200 84 23

Dim. 54 mm x R 2"
A mm 58
Z mm 26
Peso (kg) 0,3
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

Gli attacchi comprendono ghiera, dadi e guarnizioni.

Dati tecnici

Materiale: Bocchettone Bronzo, secondo DIN 1705, ISO 1338
Altri dati: Materiale, Bocchettone Bronzo, secondo DIN 1705, ISO 1338
Materiale, Dadi Ottone
Materiale, Guarnizioni Fibra (tipo KLINGERsil C-4400)

Downloads

Scheda tecnica
