LK 815 ThermoKit T

LK 815 ThermoKit T

  • Kit completo
  • Pompa a bassa energia

LK 815 ThermoKit T è un gruppo di ricircolo per il collegamento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua nel sistema di accum...

Per saperne di più

LK 815 ThermoKit T

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video

Articoli

LK 815 - Grundfos UPML 25-95 - Filettatura femmina

LK 815 - Grundfos UPML 25-95 - Filettatura femmina 6 articoli

Codice Temp. di ritorno °C Dim. Peso (kg) Lista di articoli
181572 45 Rp 1½" 7,1
181573 50 Rp 1½" 7,1
181574 55 Rp 1½" 7,1
181575 60 Rp 1½" 7,1
181576 65 Rp 1½" 7,1

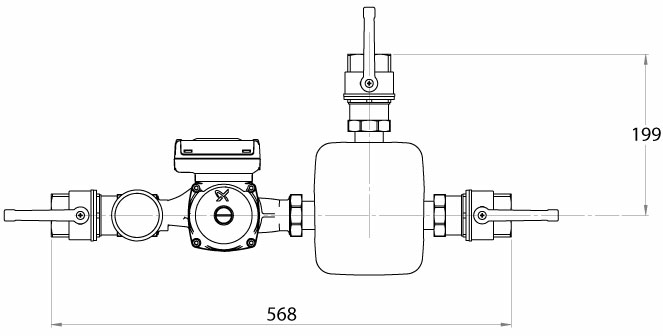

181577 70 Rp 1½" 7,1

181572

Temp. di ritorno °C 45
Dim. Rp 1½"
Peso (kg) 7,1
Carello

181573

Temp. di ritorno °C 50
Dim. Rp 1½"
Peso (kg) 7,1
Carello

181574

Temp. di ritorno °C 55
Dim. Rp 1½"
Peso (kg) 7,1
Carello

181575

Temp. di ritorno °C 60
Dim. Rp 1½"
Peso (kg) 7,1
Carello

181576

Temp. di ritorno °C 65
Dim. Rp 1½"
Peso (kg) 7,1
Carello

181577

Temp. di ritorno °C 70
Dim. Rp 1½"
Peso (kg) 7,1
Carello

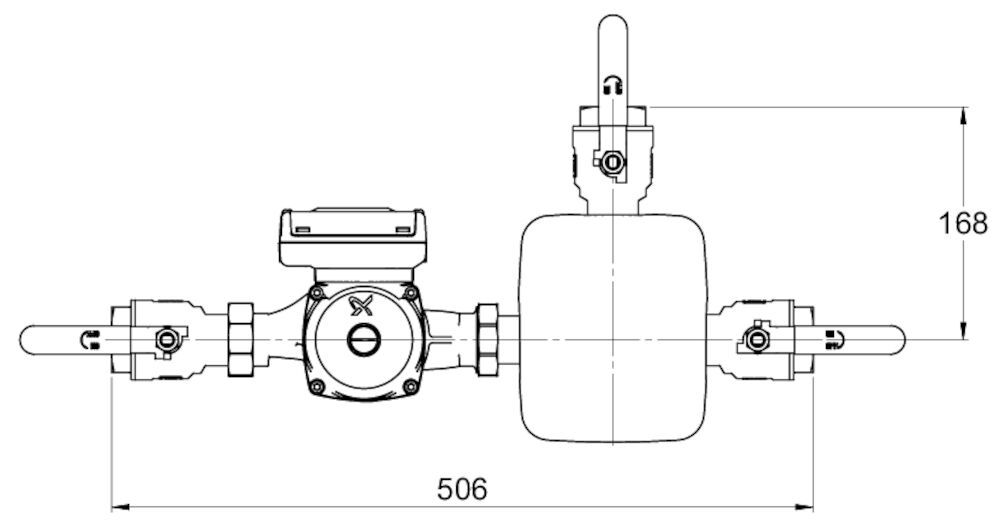

LK 815 - Grundfos UPML 25-95 - Filettatura femmina

LK 815 - Grundfos UPML 25-95 - Filettatura femmina 6 articoli

Codice Temp. di ritorno °C Dim. Peso (kg) Lista di articoli
182390 45 G 1¼" 7,1
182391 50 G 1¼" 7,1
182392 55 G 1¼" 7,1
182393 60 G 1¼" 7,1
182394 65 G 1¼" 7,1
182395 70 G 1¼" 7,1

182390

Temp. di ritorno °C 45
Dim. G 1¼"
Peso (kg) 7,1
Carello

182391

Temp. di ritorno °C 50
Dim. G 1¼"
Peso (kg) 7,1
Carello

182392

Temp. di ritorno °C 55
Dim. G 1¼"
Peso (kg) 7,1
Carello

182393

Temp. di ritorno °C 60
Dim. G 1¼"
Peso (kg) 7,1
Carello

182394

Temp. di ritorno °C 65
Dim. G 1¼"
Peso (kg) 7,1
Carello

182395

Temp. di ritorno °C 70
Dim. G 1¼"
Peso (kg) 7,1
Carello

Informazioni dettagliate

Descrizione

LK 815 ThermoKit T è un gruppo di ricircolo per il collegamento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua nel sistema di accumulo e, contemporaneamente, garantire una elevata temperatura di ritorno verso la caldaia. Questo aumenta l’efficienza del sistema e garantisce una lunga durata della caldaia in quanto riduce la formazione di condensa e catrame.

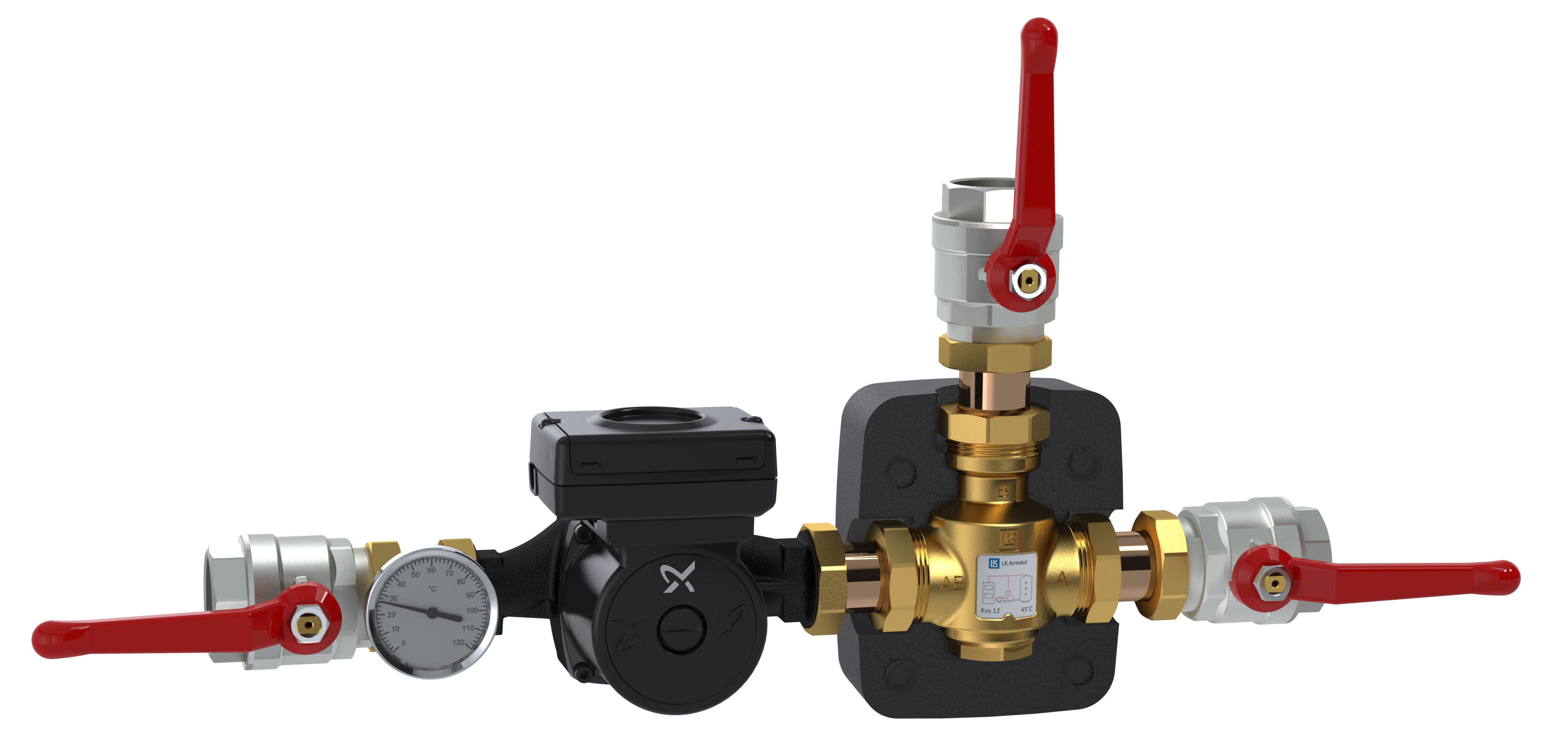

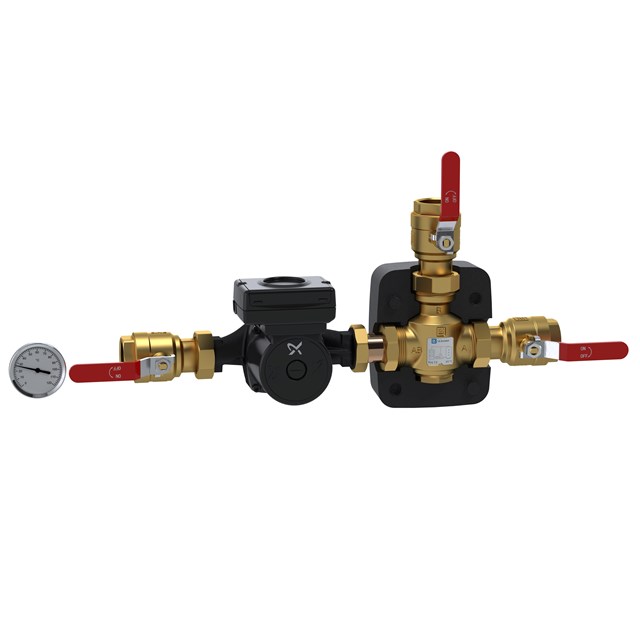

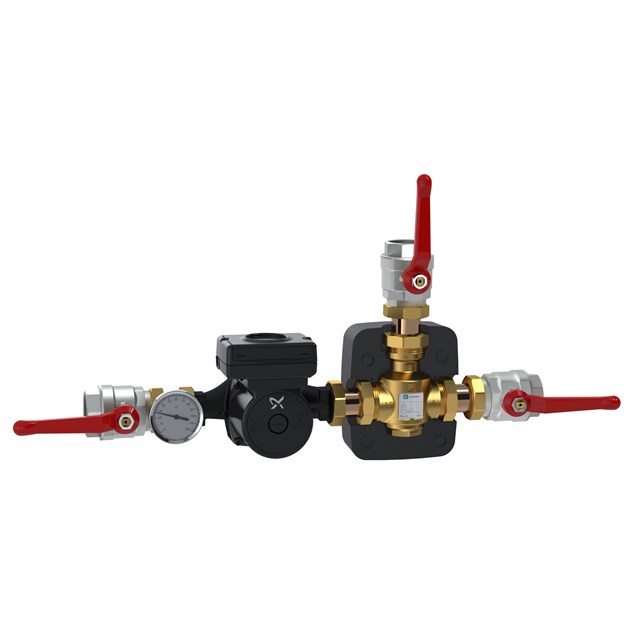

LK 815 ThermoKit T è composto da una pompa a basso consumo energetico, una valvola anticondensa ThermoVar LK 823 con isolante, una valvola di ritegno, un termometro per la lettura delle temperature di ritorno e tre valvole di sezionamento che facilitano il montaggio e la manutenzione. Il gruppo di ricircolo è simmetrico e può essere adattato facilmente per il montaggio a destra o a sinistra della caldaia. Grazie alle valvole di sezionamento, qualsiasi componente può essere smontato per la manutenzione o per la sostituzione senza svuotare l’impianto.

Termometri sono disponibili come accessori, codice: 181736

LK 815 ThermoKit T è montato sul circuito di ritorno tra la caldaia a biomassa e il serbatoio di accumulo, con l’albero della pompa in posizione orizzontale.

Il gruppo di ricircolo non richiede di solito alcuna manutenzione. Controllare regolarmente i collegamenti.

Dati tecnici

Tensione: 230 VAC 50/60 Hz
Consumo: 12-140 W secondo la velocità della pompa
Capacità massima della caldaia: 140 kW a 20 °C ΔT
Pressione massima di esercizio: 1,0 MPa (10 bar)
Temperatura di esercizio: Min. 5 °C/Max. 95 °C
Temperatura di ritorno: 45 °C, 50 °C, 55 °C, 60 °C, 65 °C o 70 °C
Temperatura ambiente: Min. 5 °C/Max. 40 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura femmina
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Pompa di ricircolo: Grundfos UPML 25-95 180
Materiale, corpo valvola: Ottone EN 1982 CB753S
Materiale, isolante: Polipropilene Espanso EPP

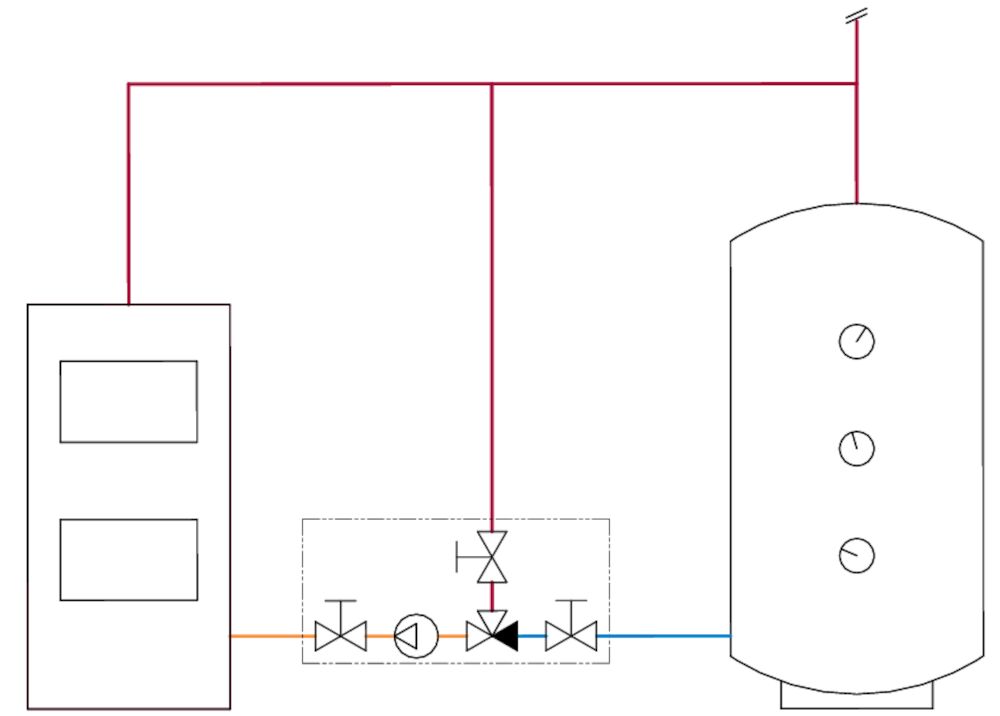

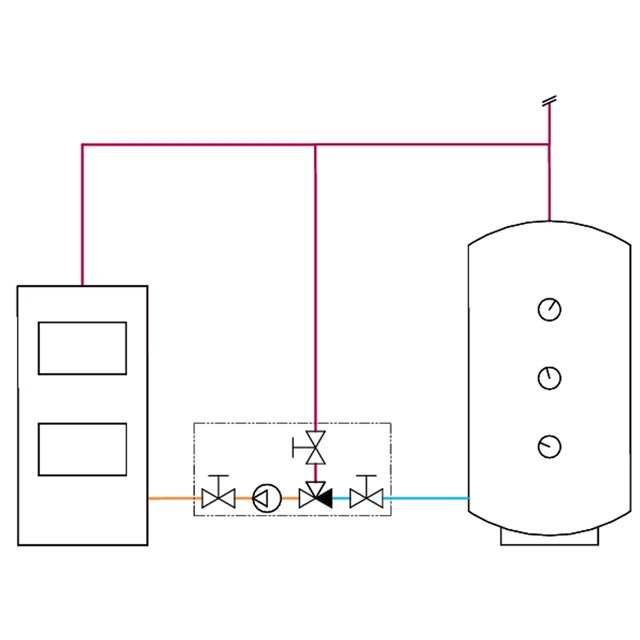

Applicazione

Funzionamento del gruppo di ricircolo:

1. Fase di riscaldamento
L’acqua circola tra la caldaia e il gruppo di riempimento mentre la temperatura nella caldaia aumenta.

2. Fase di miscelazione
La valvola anticondensa inizia ad aprirsi e consente all’acqua di ritorno dall’accumulatore di miscelarsi con l’acqua proveniente dalla caldaia, prima di ritornare a quest’ultima. La temperatura di ritorno alla caldaia è mantenuta costante.

3. Fase conclusiva
La via di ritorno dall'accumulo è interamente aperta e la via di by-pass si chiude. Questo consente un trasferimento ottimale del calore dalla caldaia al serbatoio di accumulo.

4. Circolazione naturale
Inizia quando è terminata la combustione in caldaia e la pompa di ricircolo si spegne, permettendo il trasferimento nell’accumulo del calore residuo presente in caldaia finché la valvola anticondensa rimane aperta. Quando la caldaia si raffredda, la valvola anticondensa si chiude. La valvola di ritegno impedisce il ritorno dell’acqua dall’accumulo alla caldaia.

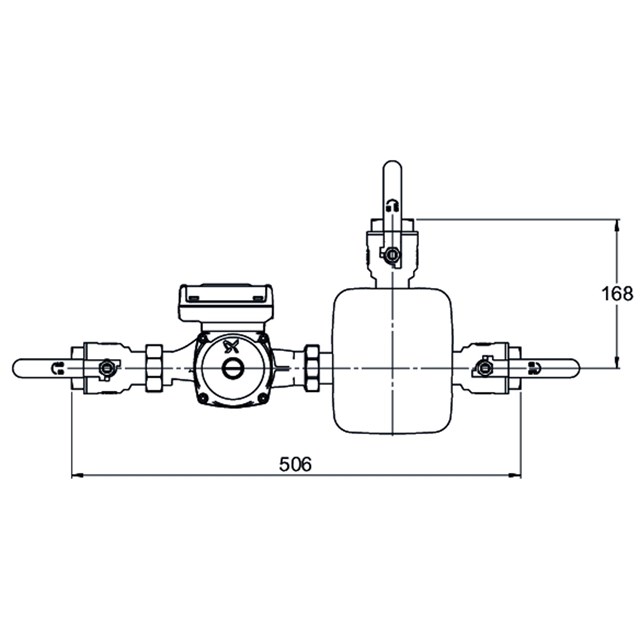

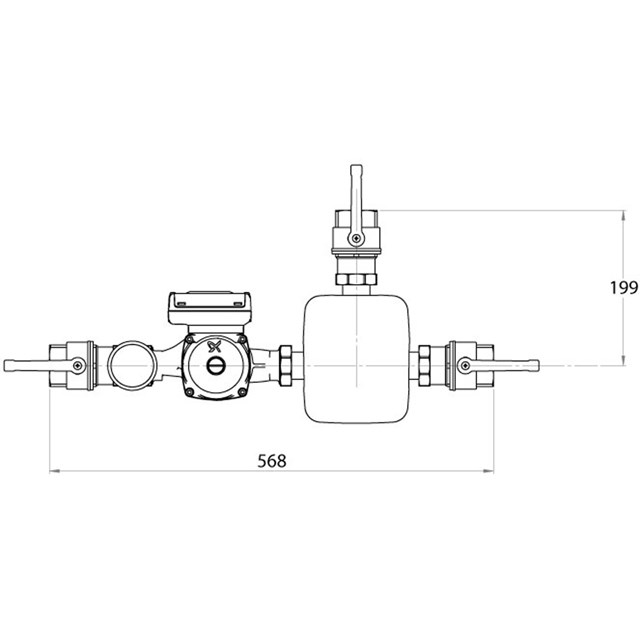

Schemi tecnici

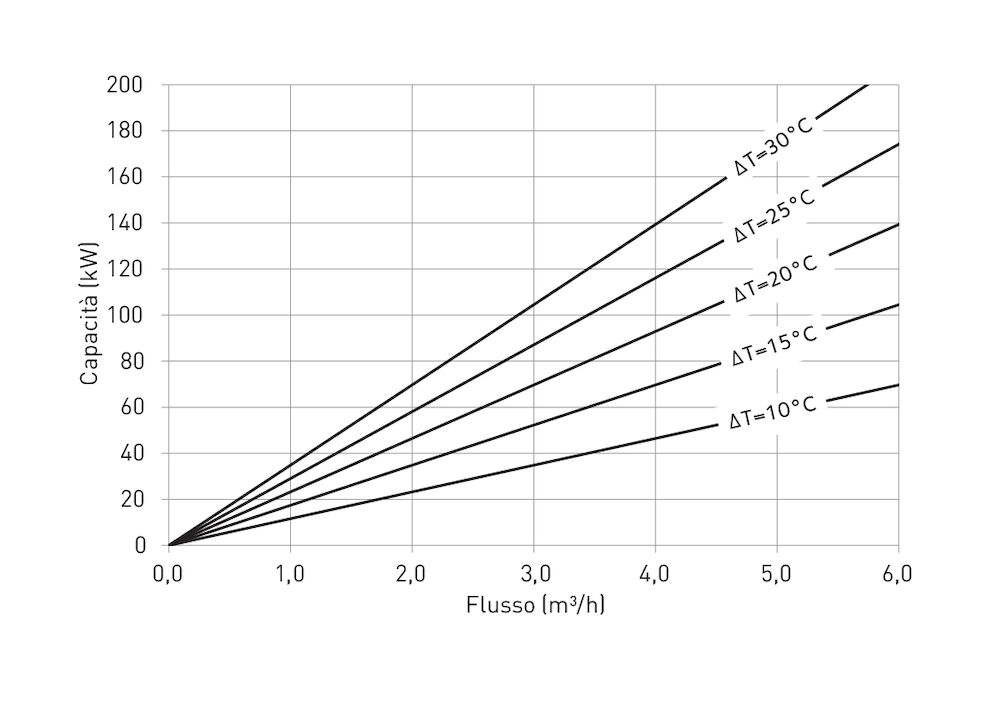

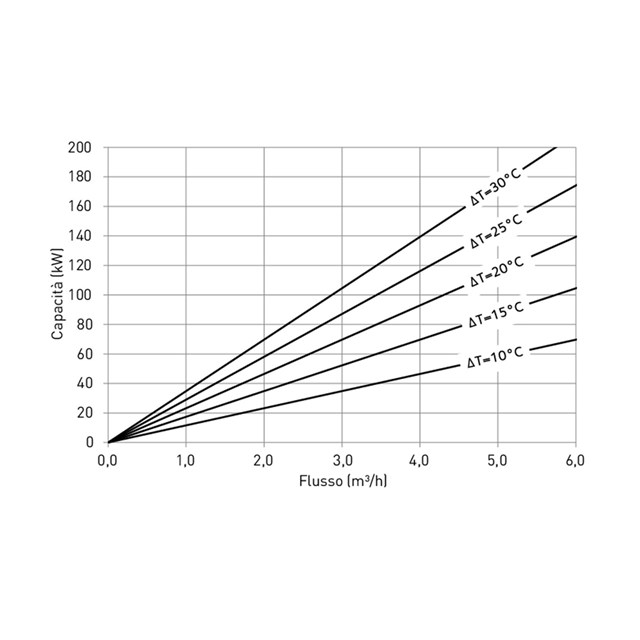

Capacità della caldaia

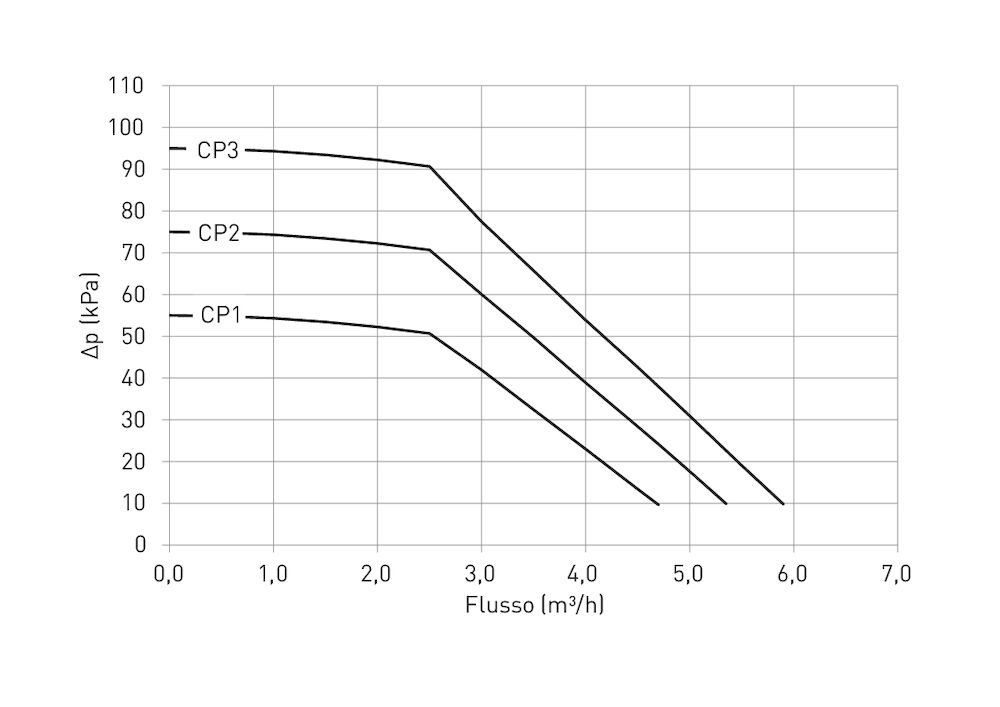

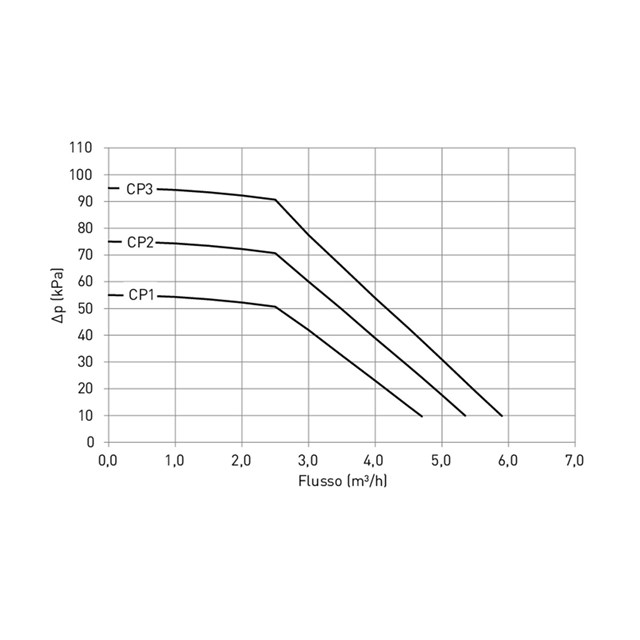

Caratteristica della pompa

Downloads

Scheda tecnica

LK 815 ThermoKit T

Manuale d'istruzioni

815 ThermoKit T - Instruction_148787

Applicazioni

Biofuel ENG
