LK 816 ThermoKit E

LK 816 ThermoKit E

  • Kit completo
  • Pompa a bassa energia

LK 816 ThermoKit E è un gruppo di ricircolo per il collegamento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua nel sistema di accum...

Per saperne di più

LK 816 ThermoKit E

  • Articoli
  • Informazioni dettagliate
  • Downloads

Articoli

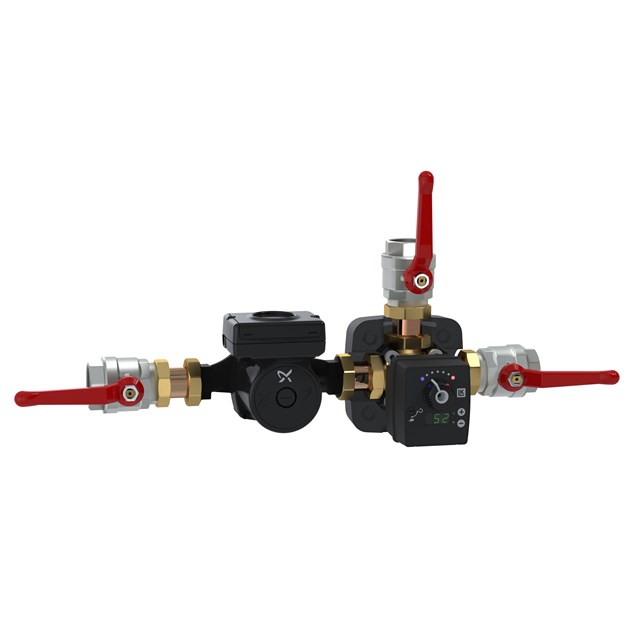

LK 816 - Grundfos UPML 25-95 - Filettatura femmina

LK 816 - Grundfos UPML 25-95 - Filettatura femmina 2 articoli

Codice Dim. Commento Peso (kg) Lista di articoli
181578 Rp 1½" Adattatore di rete - EU 7,1
181579 Rp 1½" Adattatore di rete - UK 7,1

181578

Dim. Rp 1½"
Commento Adattatore di rete - EU
Peso (kg) 7,1
Carello

181579

Dim. Rp 1½"
Commento Adattatore di rete - UK
Peso (kg) 7,1
Carello

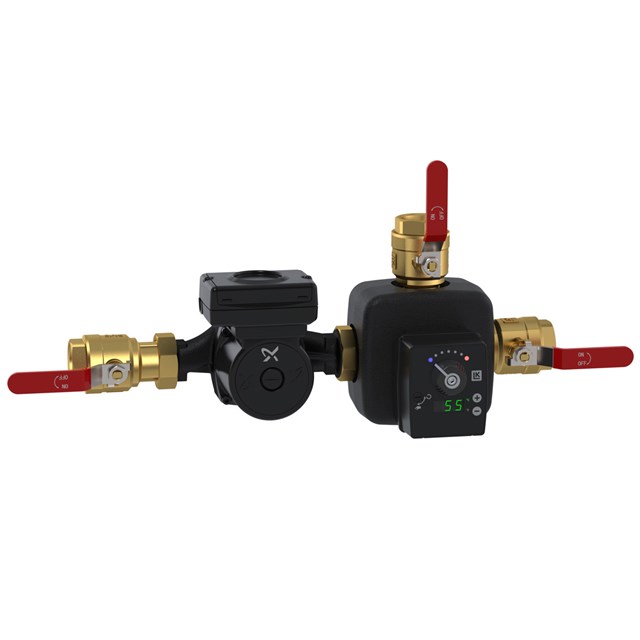

LK 816 - Grundfos UPML 25-95 - Filettatura femmina

LK 816 - Grundfos UPML 25-95 - Filettatura femmina 2 articoli

Codice Dim. Commento Peso (kg) Lista di articoli
182396 G 1¼" Adattatore di rete - EU 7,1
182397 G 1¼" Adattatore di rete - UK 7,1

182396

Dim. G 1¼"
Commento Adattatore di rete - EU
Peso (kg) 7,1
Carello

182397

Dim. G 1¼"
Commento Adattatore di rete - UK
Peso (kg) 7,1
Carello

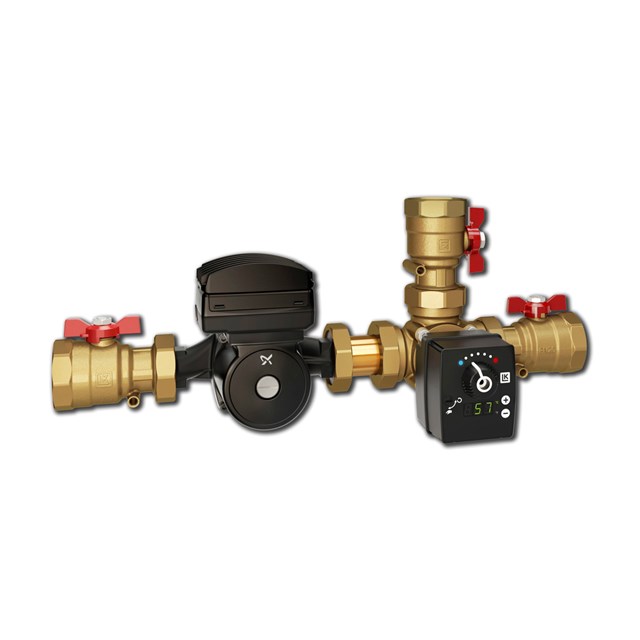

LK 816 - Grundfos UPMXL 32-105 - Filettatura femmina

LK 816 - Grundfos UPMXL 32-105 - Filettatura femmina 2 articoli

Codice Dim. Commento Peso (kg) Lista di articoli
181580 Rp 2" Adattatore di rete - EU 11,1
181581 Rp 2" Adattatore di rete - UK 11,1

181580

Dim. Rp 2"
Commento Adattatore di rete - EU
Peso (kg) 11,1
Carello

181581

Dim. Rp 2"
Commento Adattatore di rete - UK
Peso (kg) 11,1
Carello

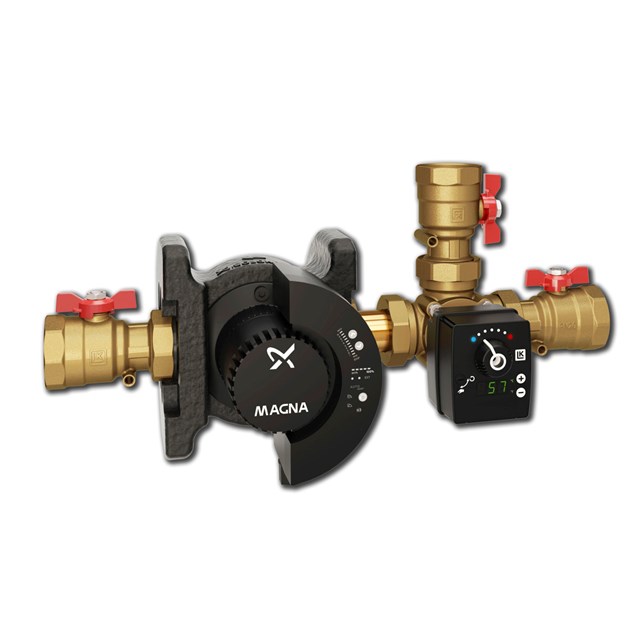

LK 816 - Grundfos Magna 32-80 - Filettatura femmina

LK 816 - Grundfos Magna 32-80 - Filettatura femmina 1 artikel

Codice Dim. Commento Peso (kg) Lista di articoli
181410 Rp 2” Adattatore di rete - EU 12,4

181410

Dim. Rp 2”
Commento Adattatore di rete - EU
Peso (kg) 12,4
Carello

Informazioni dettagliate

Descrizione

LK 816 ThermoKit E è un gruppo di ricircolo per il collegamento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua nel sistema di accumulo e, contemporaneamente, garantire una elevata temperatura di ritorno verso la caldaia. Questo aumenta l’efficienza del sistema e garantisce una lunga durata della caldaia in quanto riduce la formazione di condensa e catrame.

LK 816 ThermoKit E è composto da una pompa a basso consumo energetico, una valvola miscelatrice meccanica LK 840 ThermoMix, un regolatore elettronico LK 100 SmartComfort CT che consente di regolare la temperatura minima di ritorno verso la caldaia tra 5 °C e 99 °C e tre valvole di sezionamento per facilitare il montaggio e la manutenzione. Gli articoli 181578 e 181579 sono consegnati con un isolamento per la valvola miscelatrice.

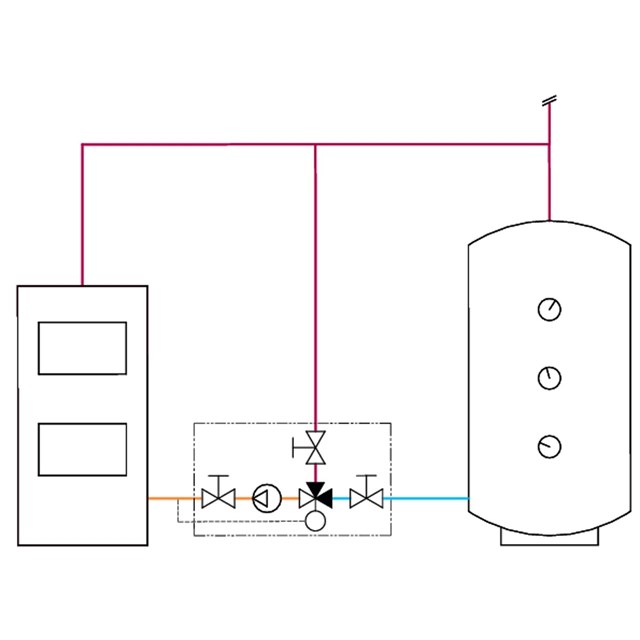

LK 816 ThermoKit E è montato sul circuito di ritorno tra la caldaia a biomassa e il serbatoio di accumulo, con l’albero della pompa in posizione orizzontale. Il gruppo di ricircolo è simmetrico e può essere adattato facilmente per il montaggio a destra o a sinistra della caldaia.

Il gruppo di ricircolo non richiede di solito alcuna manutenzione. Controllare regolarmente i collegamenti. Grazie alle valvole di sezionamento, qualsiasi componente può essere smontato per la manutenzione o per la sostituzione senza svuotare l’impianto.

Dati tecnici

Tensione: 230 VAC 50/60 Hz
Consumo: 10-180 W secondo la velocità della pompa
LK 100 SmartComfort CT, 3 VA
Tensione primaria, alimentatore elettrico: 100-240 VAC 50/60 Hz
Tensione secondaria, adattatore di rete: 24 VDC 250 mA
Capacità massima della caldaia: Secondo la pompa di ricircolo
Angolo di rotazione: Regolatore: 90°
Coppia manovra: Regolatore: 5 Nm
Tempo di manovra: 140 sec.
Pressione massima di esercizio: 1,0 MPa (10 bar)
Temperatura di esercizio: Min. 5 °C/Max. 95 °C
Temperatura di ritorno: 5 - 99 °C
Temperatura ambiente: Min. 5 °C/Max. 40 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura femmina
Grado di protezione: IP 40
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Pompa di ricircolo: Grundfos Magna 32-80 180, Grundfos UPML 25-95 180, Grundfos UPMXL 32-105 180
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, isolante: Polipropilene Espanso EPP

Applicazione

Funzionamento del gruppo di ricircolo:

1. Fase di riscaldamento
L’acqua circola tra la caldaia e il gruppo di ricircolo mentre la temperatura nella caldaia aumenta.

2. Fase di miscelazione
Al raggiungimento della temperatura impostata, il regolatore automatico inizia ad aprire la valvola miscelatrice meccanica e consente all’acqua di ritorno dall’accumulatore di miscelarsi con l’acqua proveniente dalla caldaia, prima di ritornare a quest’ultima. La temperatura di ritorno alla caldaia è mantenuta costante.

3. Fase di chiusura del by-pass
La valvola miscelatrice apre completamente la via verso l’accumulo. Questo consente un trasferimento ottimale del calore dalla caldaia all’accumulo. Quando la caldaia è fredda il regolatore elettronico impedisce la circolazione dal serbatoio dell’accumulatore alla caldaia.

4. Circolazione naturale
In caso di interruzione di corrente o guasto alla pompa, il regolatore elettronico può essere impostato a mano e il trasferimento di calore dalla caldaia all’accumulatore avviene per circolazione naturale.

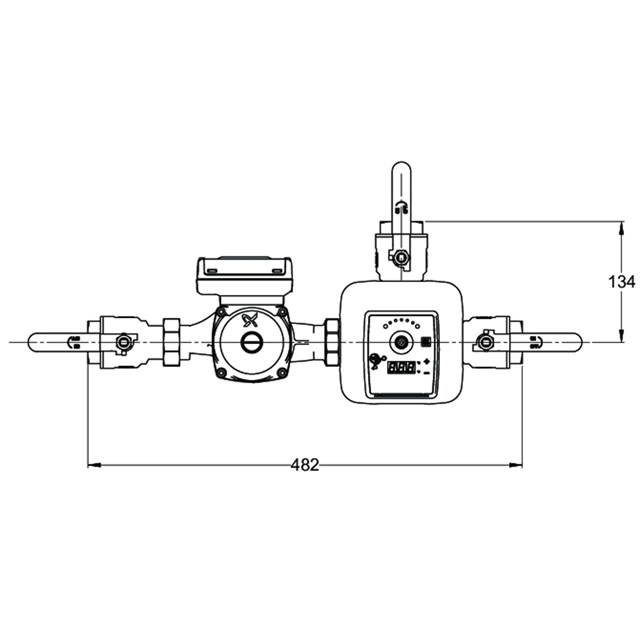

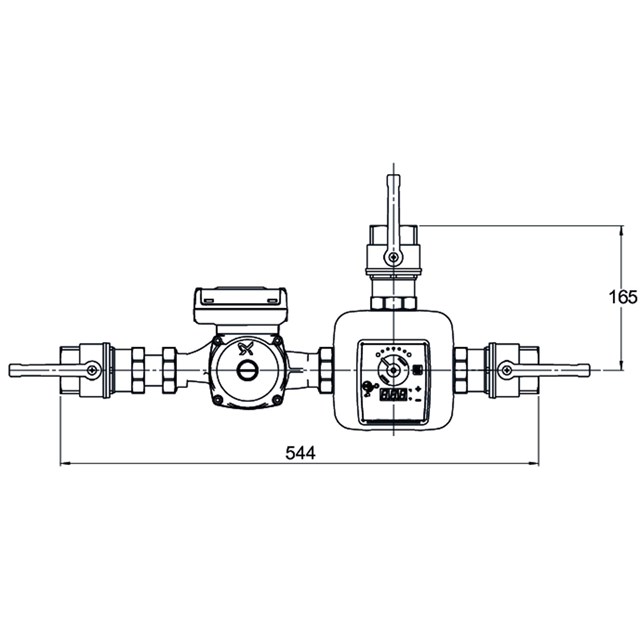

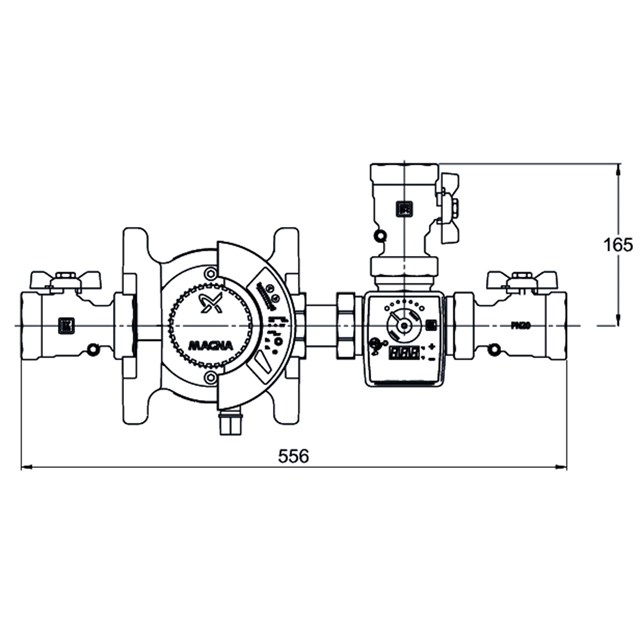

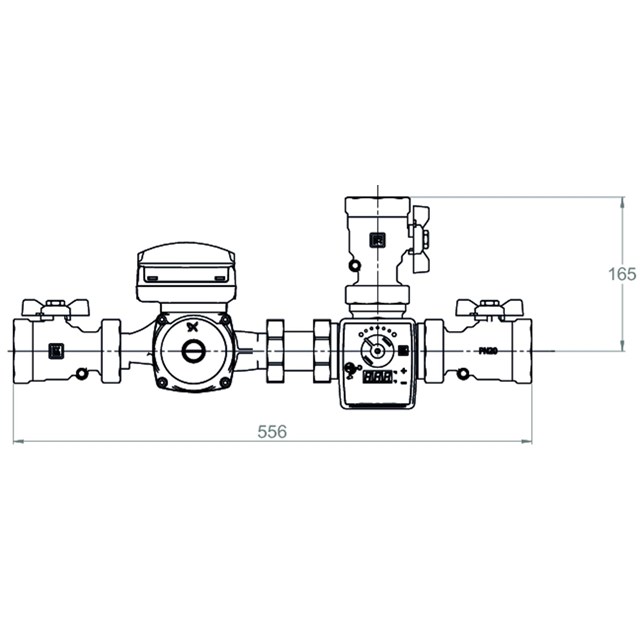

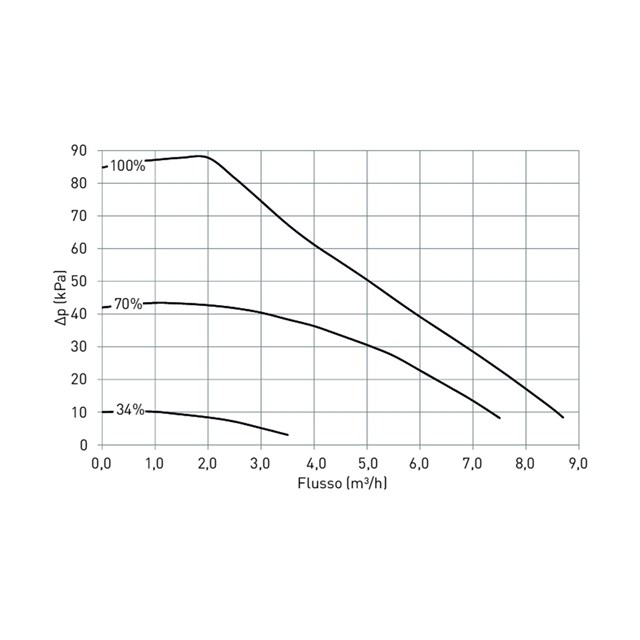

Schemi tecnici

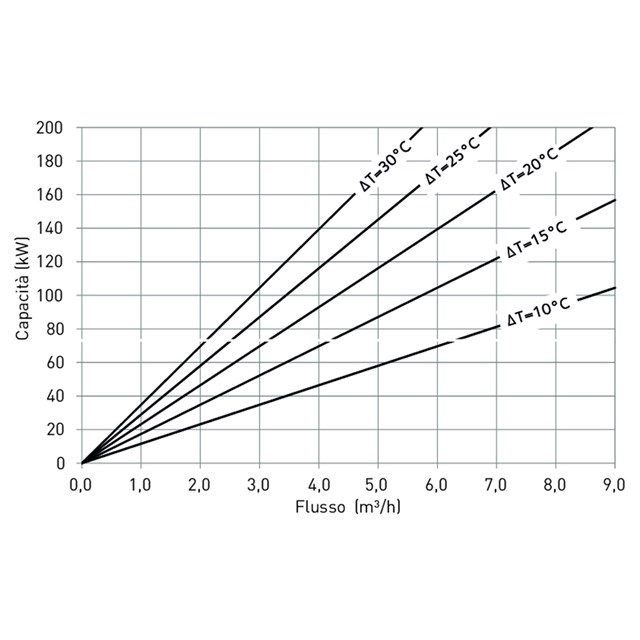

Capacità della caldaia
