LK 525 MultiZone 3R

Articoli
Informazioni dettagliate
Downloads
Accessori e ricambi

Articoli

LK 525 3R - Filettatura maschio 1 artikel

Codice	Dim.	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Peso (kg)	Schizzo dimensionale	Lista di articoli
066077	G 1"	8,0	62	31	39	132	46	109	58	0,3

Dim.	G 1"
Kvs m³/h	8,0
A mm	62
B mm	31
C mm	39
D mm	132
E mm	46
F mm	109
G mm	58
Peso (kg)	0,3
Schizzo dimensionale
Carello

LK 525 3R - Raccordi a compressione 2 articoli

Codice	Dim.	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Peso (kg)	Schizzo dimensionale	Lista di articoli
066079	22 mm	8,0	110	55	50	143	46	109	58	0,4
066080	28 mm	8,0	110	55	54	147	46	109	58	0,6

Dim.	22 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	50
D mm	143
E mm	46
F mm	109
G mm	58
Peso (kg)	0,4
Schizzo dimensionale
Carello

Dim.	28 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	54
D mm	147
E mm	46
F mm	109
G mm	58
Peso (kg)	0,6
Schizzo dimensionale
Carello

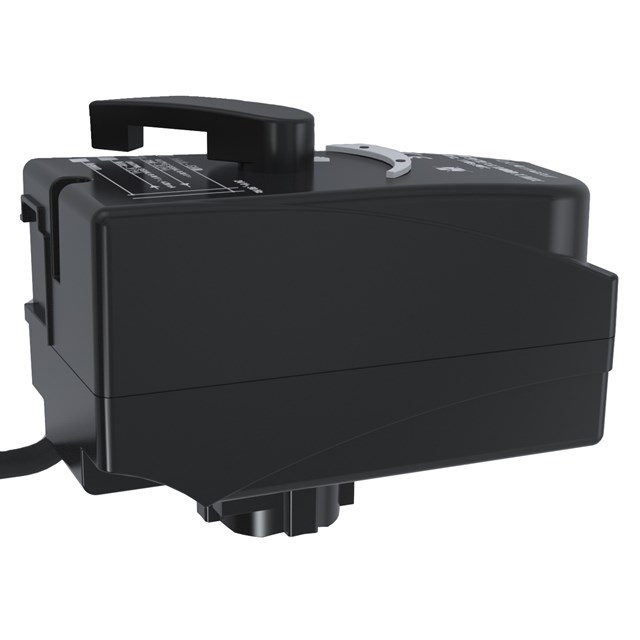

LK 940 C 2 articoli

Codice	Connessioni	Voltaggio	Coppia manovra	Tempo di manovra	A mm	B mm	C mm	D mm	E mm	Peso (kg)	Schizzo dimensionale	Lista di articoli
066127	Cavo, 1 m	230 V	5 Nm	110 s*	109	58	45	73	85	0,4
066128	Cavo 1 m 0-10 VDC	24 VAC	5 Nm	110 s*	109	58	45	73	85	0,4

Connessioni	Cavo, 1 m
Voltaggio	230 V
Coppia manovra	5 Nm
Tempo di manovra	110 s*
A mm	109
B mm	58
C mm	45
D mm	73
E mm	85
Peso (kg)	0,4
Schizzo dimensionale
Carello

Connessioni	Cavo 1 m 0-10 VDC
Voltaggio	24 VAC
Coppia manovra	5 Nm
Tempo di manovra	110 s*
A mm	109
B mm	58
C mm	45
D mm	73
E mm	85
Peso (kg)	0,4
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 525 MultiZone 3R è una valvola a tre vie regolatrice che può essere usata come valvola miscelatrice o come valvola deviatrice negli impianti di riscaldamento.

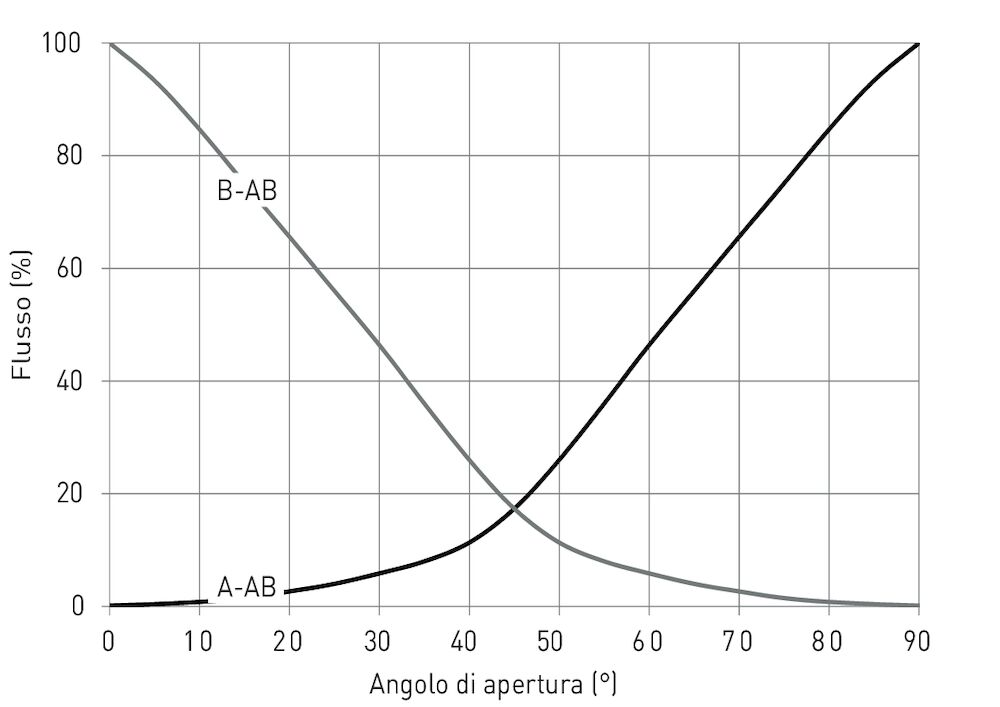

La valvola è progettata per limitare la perdita al di sotto dello 0,1% del valore Kvs a una portata di 100 kPa. Inoltre, prevede una caratteristica di ripartizione lineare che assicura una regolazione ottimale anche a bassa portata e capacità.

La valvola non può essere montata con il motore posto sotto il corpo della valvola. Fare attenzione al motore che può essere montato sulla valvola solo in una posizione.

Il motore si muove in senso antiorario quando il conduttore nero è alimentato e in senso orario quando il conduttore marrone è alimentato.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Tensione:	230 VAC, 50 Hz
Consumo:	5 VA
Angolo di rotazione:	90°
Coppia manovra:	5 Nm
Perdita interna:	< 0,1% di Kvs a 100 kPa
Tempo di manovra:	110 s
Pressione massima di esercizio:	1,0 MPa (10 bar)
Differenza massima di pressione:	100 kPa (1 bar)
Temperatura di esercizio:	Min. 5 °C/Max. 80 °C (90 °C di picco)
Temperatura ambiente:	Min. 5 °C/Max. 55 °C
Sbloccaggio manuale:	Si
Filettatura standard:	G - filettatura maschio, ISO 228/1
Grado protezione:	IP 44
Grado di protezione:	II
Fluidi 1:	Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Collegamento elettrico:	Cavo fisso
Segnale di comando:	SPDT 3 poli
Specifiche cavi:	3 x 0,75 mm²
Colori dei conduttori:	Blu, marrone, nero
Guaina:	PVC
Materiale, corpo valvola:	Ottone EN 12165 CW617N
Materiale, piastra esterna:	Ottone EN 12164 CW614N
Materiale, otturatore/asta:	PPS Composito
Altri dati:	CE (Attuatore)
Approvazione:	CE (Attuatore)
