LK 527 MultiZone 2V

LK 527 MultiZone 2V

  • Sistema click per attuatori

LK 527 MultiZone 2V è una valvola a sfera motorizzata a due vie, con capacità elevata, per applicazioni ad esempio, negli impianti di riscaldamento, raffreddamento e acqua sanitaria. La valvola di zona ha cont...

Per saperne di più

LK 527 MultiZone 2V

  • Articoli
  • Informazioni dettagliate
  • Downloads

Articoli

LK 527 2V - Filettatura femmina

LK 527 2V - Filettatura femmina 4 articoli

Codice Dim. Kvs m³/h A mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
066263 Rp ½” 20,0 62 104 0,6
066264 Rp ¾” 45,0 68 107 0,7
066265 Rp 1” 60,0 81 112 0,9
066266 Rp 1¼” 100,0 86 117 1,1

066263

Dim. Rp ½”
Kvs m³/h 20,0
A mm 62
C mm 104
Peso (kg) 0,6
Schizzo dimensionale
Carello

066264

Dim. Rp ¾”
Kvs m³/h 45,0
A mm 68
C mm 107
Peso (kg) 0,7
Schizzo dimensionale
Carello

066265

Dim. Rp 1”
Kvs m³/h 60,0
A mm 81
C mm 112
Peso (kg) 0,9
Schizzo dimensionale
Carello

066266

Dim. Rp 1¼”
Kvs m³/h 100,0
A mm 86
C mm 117
Peso (kg) 1,1
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

LK 527 2V - Filettatura maschio

LK 527 2V - Filettatura maschio 2 articoli

Codice Dim. Kvs m³/h A mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
066279 G 1” 45,0 74 107 0,8
066280 G 1¼” 60,0 82 112 1,0

066279

Dim. G 1”
Kvs m³/h 45,0
A mm 74
C mm 107
Peso (kg) 0,8
Schizzo dimensionale
Carello

066280

Dim. G 1¼”
Kvs m³/h 60,0
A mm 82
C mm 112
Peso (kg) 1,0
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

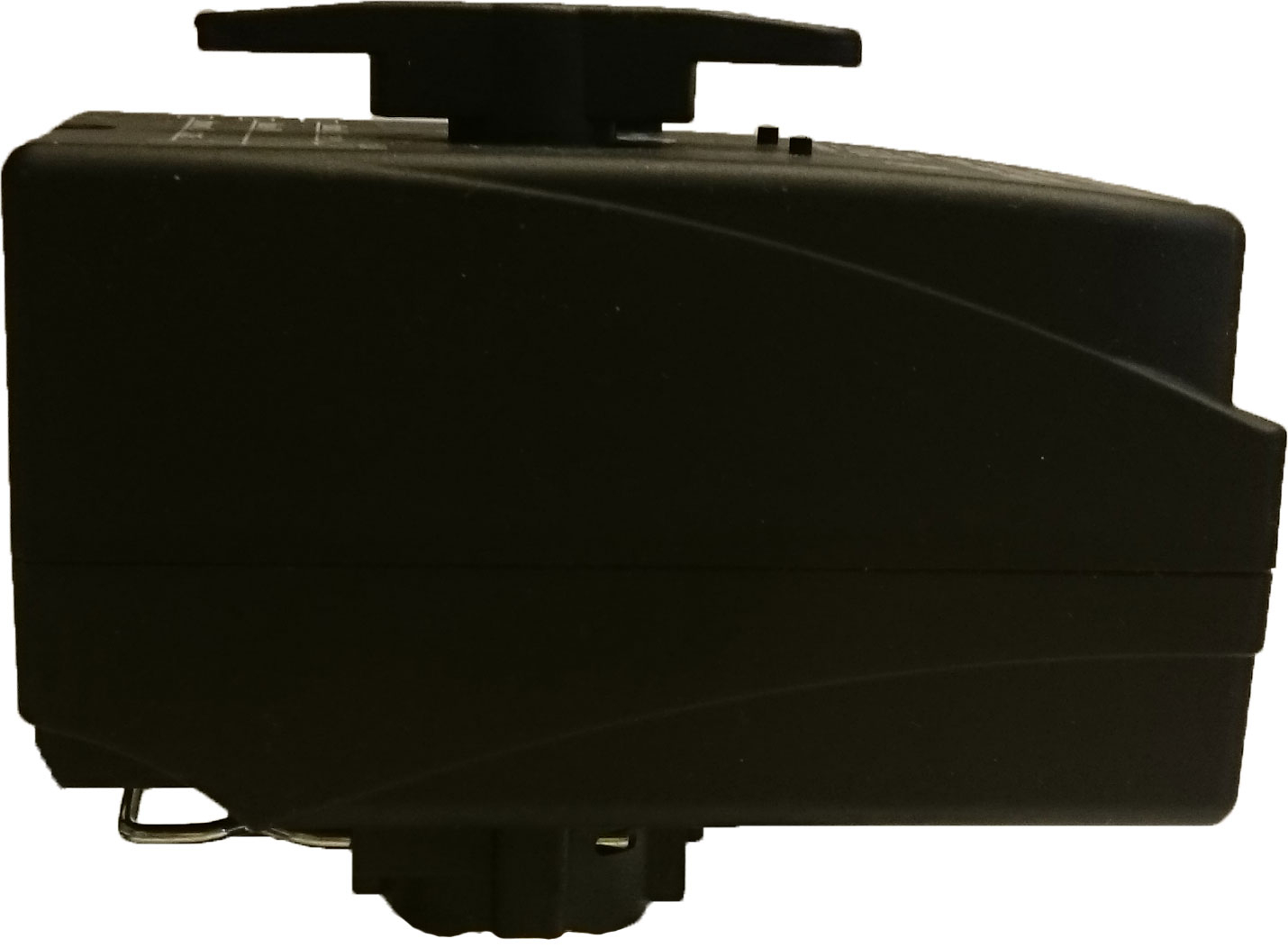

LK 527 - Attuatore

LK 527 - Attuatore 2 articoli

Codice Connessioni Voltaggio Coppia manovra Tempo di manovra Peso (kg) Lista di articoli
066282 2-punti SPST, con cavo 1 m 230 V 5 Nm 12s / 90° 0,4
066283 2-punti SPST con cavo 1 m 230 V 5 Nm 30s / 90° 0,4

066282

Connessioni 2-punti SPST, con cavo 1 m
Voltaggio 230 V
Coppia manovra 5 Nm
Tempo di manovra 12s / 90°
Peso (kg) 0,4
Carello

066283

Connessioni 2-punti SPST con cavo 1 m
Voltaggio 230 V
Coppia manovra 5 Nm
Tempo di manovra 30s / 90°
Peso (kg) 0,4
Carello

Informazioni dettagliate

Descrizione

LK 527 MultiZone 2V è una valvola a sfera motorizzata a due vie, con capacità elevata, per applicazioni ad esempio, negli impianti di riscaldamento, raffreddamento e acqua sanitaria.

La valvola di zona ha controllo on/off ed è controllata da un segnale di comando a 2 punti.

Il montaggio e lo smontaggio del servocomando sulla valvola a sfera è semplice e sicuro utilizzando il sistema clip. La valvola di zona non può essere montata con il motore posto sotto il corpo della valvola.

In caso di interruzione di corrente, l’otturatore della valvola si ferma nella posizione in cui si trova. Quando la valvola non è alimentata, la valvola può essere impostata manualmente con la maniglia sul motore.

Fare attenzione che il motore può essere montato sulla valvola solo in una posizione.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Pressione massima di esercizio: 3,2 MPa (32 bar)
Differenza massima di pressione: 600 kPa (6 bar)
Temperatura di esercizio: Min. 2 °C/Max. 110 °C
Temperatura ambiente: Min. 1 °C/Max. 55 °C
Filettatura standard: R - filettatura maschio, Rp - filettatura femmina, G - filettatura maschio
Grado protezione: IP 44
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Collegamento elettrico: Cavo fisso
Segnale di comando: SPST 2 poli
Specifiche cavi: Sezione 3 x 0,75 mm²
Colori dei conduttori: Blu, marrone, nero
Guaina: PVC
Motore: 230 VAC, 50 Hz
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale: Materiale, sfera Ottone CW617N
Altri dati: Materiale, sfera Ottone CW617N
Altri dati: Approvazione Attuatore: CE
Valvola: DIN-DVGW*, WRAS*, ACSACS
*Si applica per 527 MultiZone 2V filettatura femina
Approvazione: Attuatore: CE
Valvola: DIN-DVGW*, WRAS*, ACSACS

*Si applica per 527 MultiZone 2V filettatura femina

Applicazione

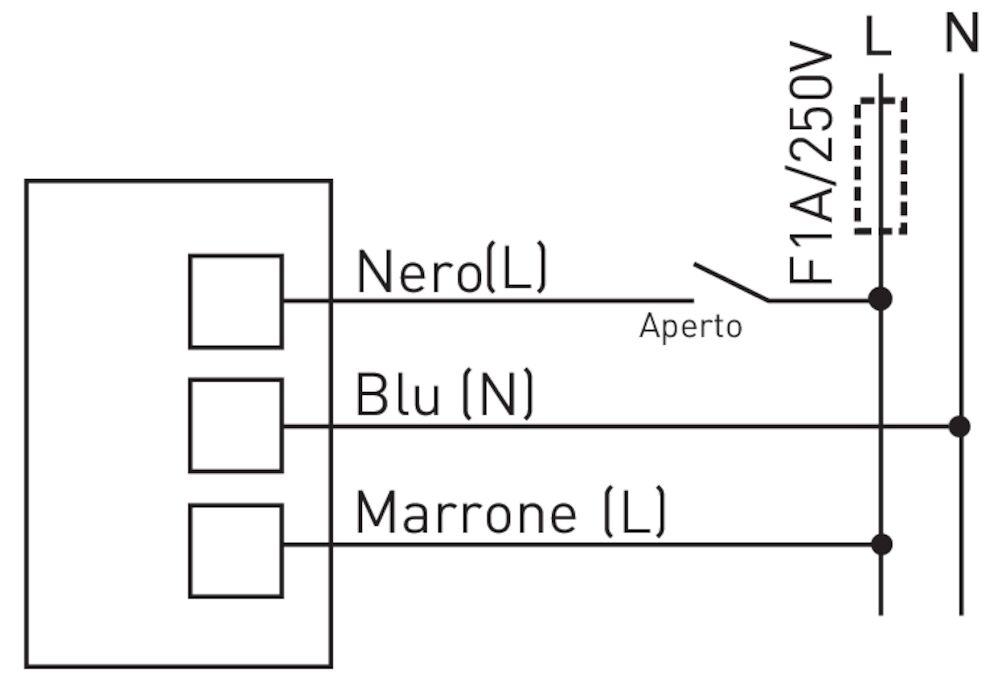

Schema di collegamento

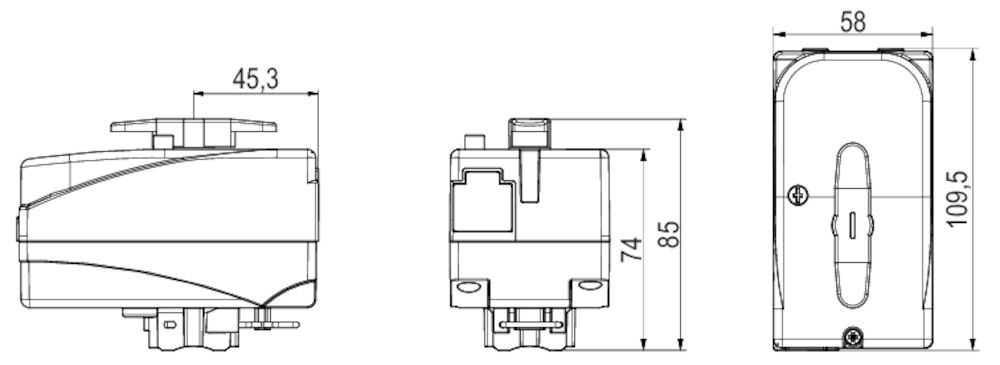

Schemi tecnici

Capacità

Downloads

Scheda tecnica

LK 527 MultiZone 2V

Manuale d'istruzioni

LK 527 MultiZone 2W-Instruction_248383
