LK 527 MultiZone 3V

LK 527 MultiZone 3V

  • Sistema click per attuatori

LK 527 MultiZone 3V è una valvola a sfera motorizzata a tre vie, per applicazioni ad esempio, negli impianti di riscaldamento, raffreddamento e acqua domestica. La valvola e controllata da un segnale di coman...

Per saperne di più

LK 527 MultiZone 3V

  • Articoli
  • Informazioni dettagliate
  • Downloads

Articoli

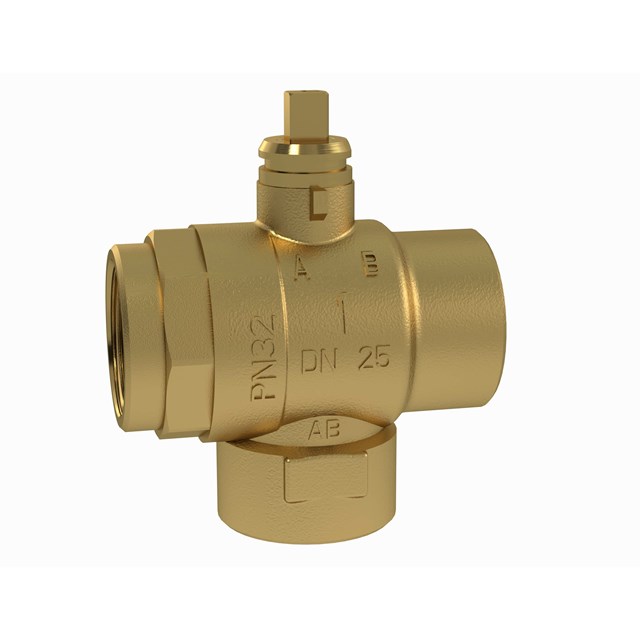

LK 527 3V - Filettatura femmina

LK 527 3V - Filettatura femmina 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
066252 Rp ¾” 9,6 40 68 104 0,8
066253 Rp 1” 11,3 43 81 107 1,0

066252

Dim. Rp ¾”
Kvs m³/h 9,6
A mm 40
B mm 68
C mm 104
Peso (kg) 0,8

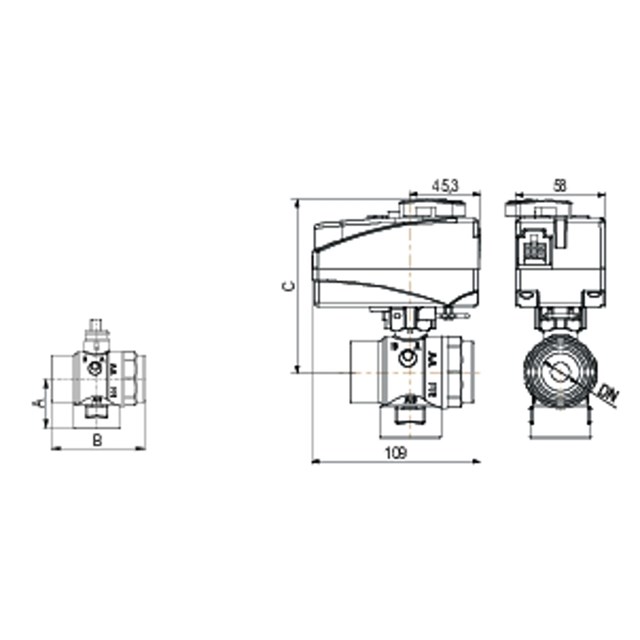

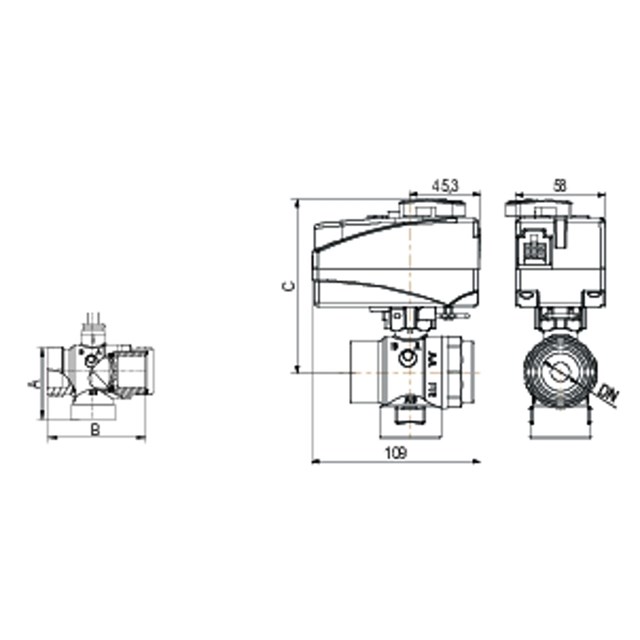

Schizzo dimensionale
Carello

066253

Dim. Rp 1”
Kvs m³/h 11,3
A mm 43
B mm 81
C mm 107
Peso (kg) 1,0
Schizzo dimensionale
Carello

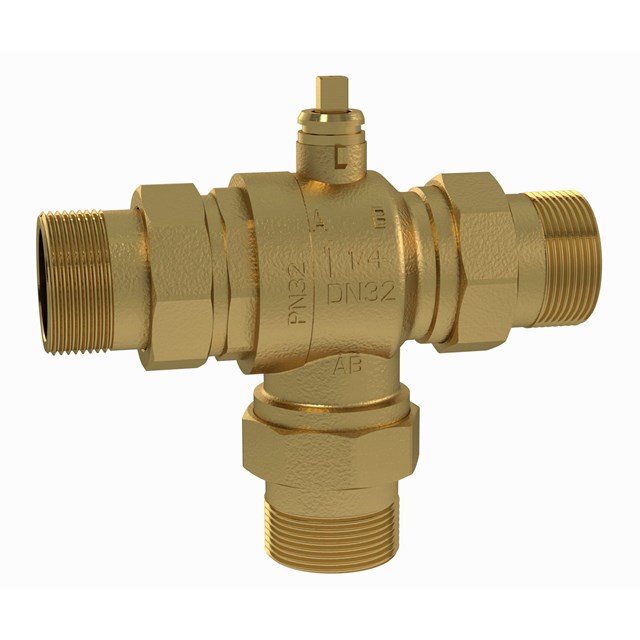

LK 527 3V - Filettatura maschio

LK 527 3V - Filettatura maschio 1 artikel

Codice Dim. Kvs m³/h A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
066257 G 1½” con kit di connessione R 1¼” 25,0 89 165 134 2,1

066257

Dim. G 1½” con kit di connessione R 1¼”
Kvs m³/h 25,0
A mm 89
B mm 165
C mm 134
Peso (kg) 2,1

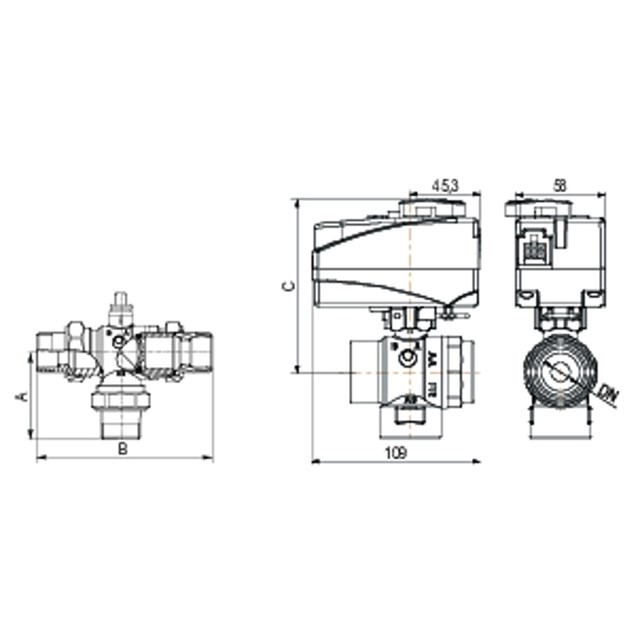

Schizzo dimensionale
Carello

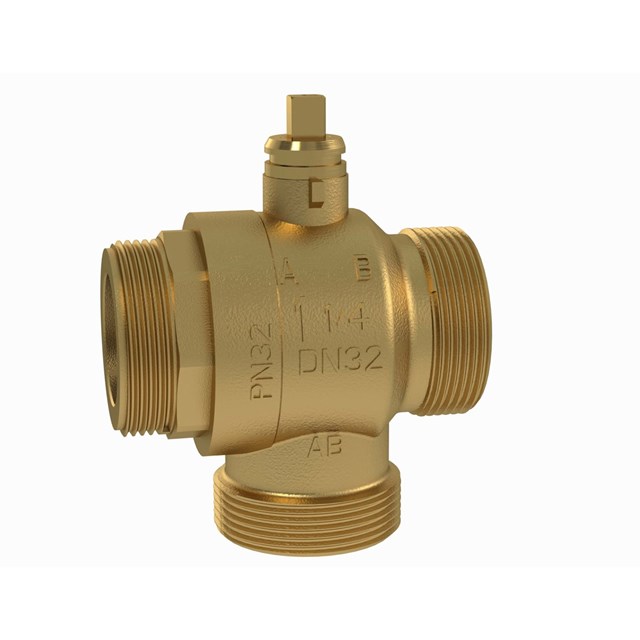

LK 527 3V - Filettatura maschio

LK 527 3V - Filettatura maschio 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm Peso (kg) Schizzo dimensionale Lista di articoli
066259 G 1¼” 11,3 43 85 107 1,0
066260 G 1½” 25,0 52 90 134 1,3

066259

Dim. G 1¼”
Kvs m³/h 11,3
A mm 43
B mm 85
C mm 107
Peso (kg) 1,0
Schizzo dimensionale
Carello

066260

Dim. G 1½”
Kvs m³/h 25,0
A mm 52
B mm 90
C mm 134
Peso (kg) 1,3
Schizzo dimensionale
Carello

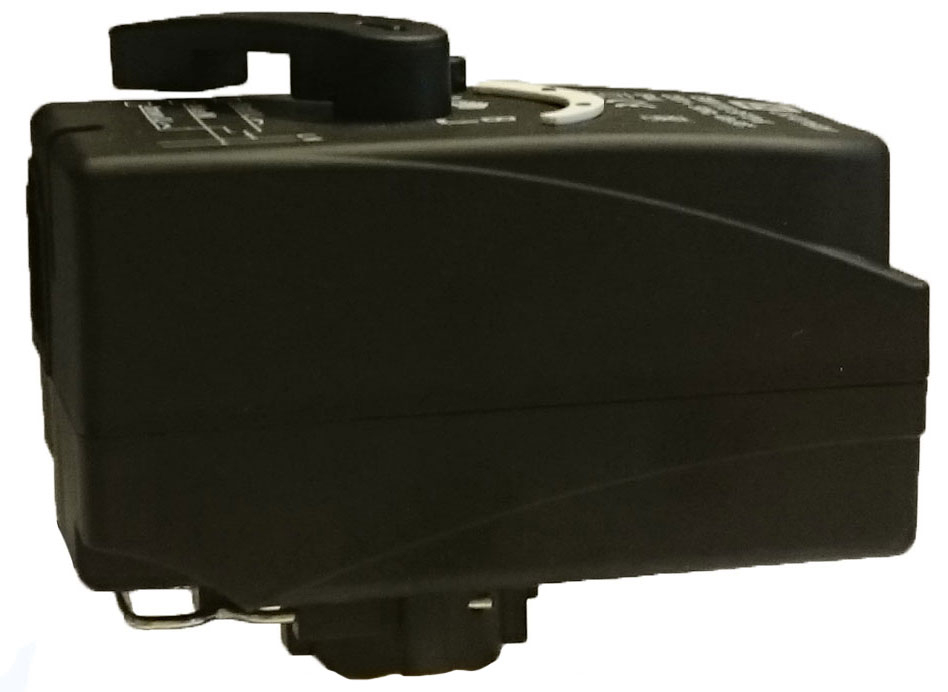

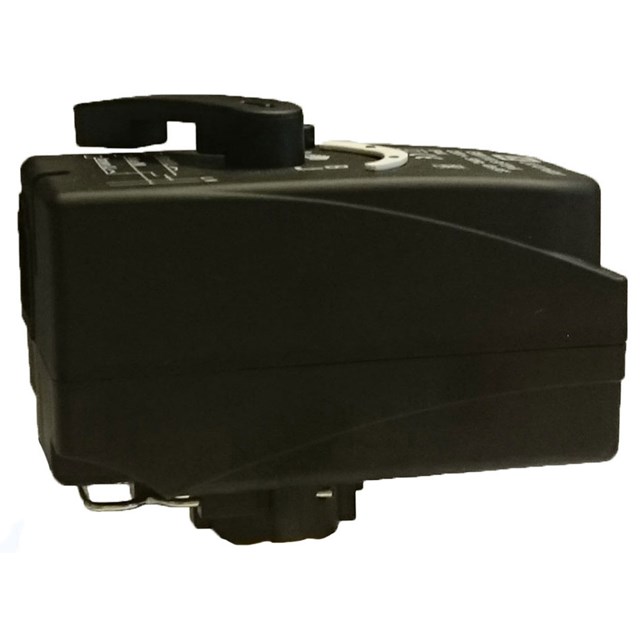

LK 527 - Attuatore

LK 527 - Attuatore 2 articoli

Codice Connessioni Voltaggio Coppia manovra Tempo di manovra Peso (kg) Lista di articoli
066284 3-punti SPDT con cavo 1 m 230 V 5 Nm 20s / 90° 0,4
066287 3-punti SPDT con cavo 1 m 230 V 5 Nm 110s / 90° 0,4

066284

Connessioni 3-punti SPDT con cavo 1 m
Voltaggio 230 V
Coppia manovra 5 Nm
Tempo di manovra 20s / 90°
Peso (kg) 0,4
Carello

066287

Connessioni 3-punti SPDT con cavo 1 m
Voltaggio 230 V
Coppia manovra 5 Nm
Tempo di manovra 110s / 90°
Peso (kg) 0,4
Carello

Informazioni dettagliate

Descrizione

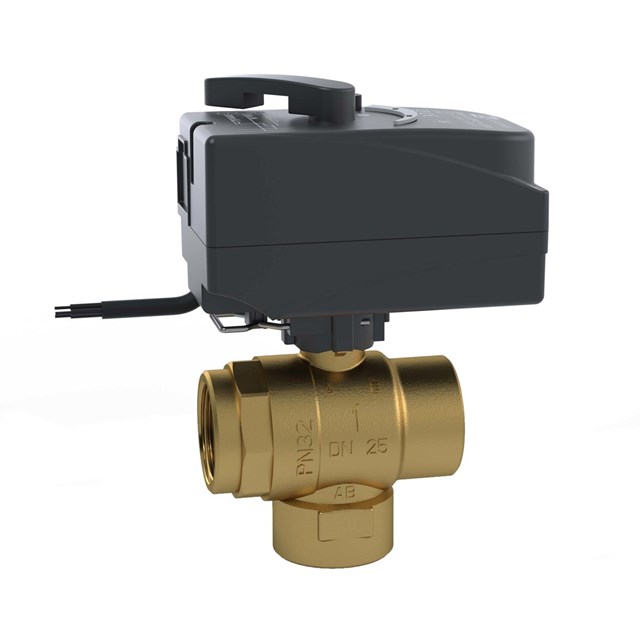

LK 527 MultiZone 3V è una valvola a sfera motorizzata a tre vie, per applicazioni ad esempio, negli impianti di riscaldamento, raffreddamento e acqua domestica.

La valvola e controllata da un segnale di comando a 3 punti.

Montaggio/smontaggio del servocomando sulla valvola a sfera è semplice e sicuro utilizzando la sistema clip. La valvola di zona non può essere montata con il motore posto sotto il corpo della valvola.

In caso di interruzione di corrente, la valvola si ferma nella posizione in cui si trova. Quando la valvola non è alimentata, la valvola può essere impostata manualmente con la maniglia sul motore.

Fare attenzione che il motore può essere montato sulla valvola solo in una posizione.

Dati tecnici

Pressione massima di esercizio: 3,2 MPa (32 bar)
Differenza massima di pressione: 600 kPa (6 bar)
Temperatura di esercizio: Min. 2 °C/Max. 110 °C
Temperatura ambiente: Min. 1 °C/Max. 55 °C
Filettatura standard: R - filettatura maschio, Rp - filettatura femmina, G - filettatura maschio
Grado protezione: IP 44
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Collegamento elettrico: Cavo fisso
Segnale di comando: SPDT - 3 punti
Specifiche cavi: Dimensione 3 x 0,75 mm²
Colori dei conduttori: Blu, marrone, nero
Guaina: PVC
Motore: 230 VAC, 50 Hz
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale: Materiale, sfera Ottone CW617N
Altri dati: Materiale, sfera Ottone CW617N
Altri dati: Approvazione Attuatore: CE
Valvola: ACS
Approvazione: Attuatore: CE
Valvola: ACS

Applicazione

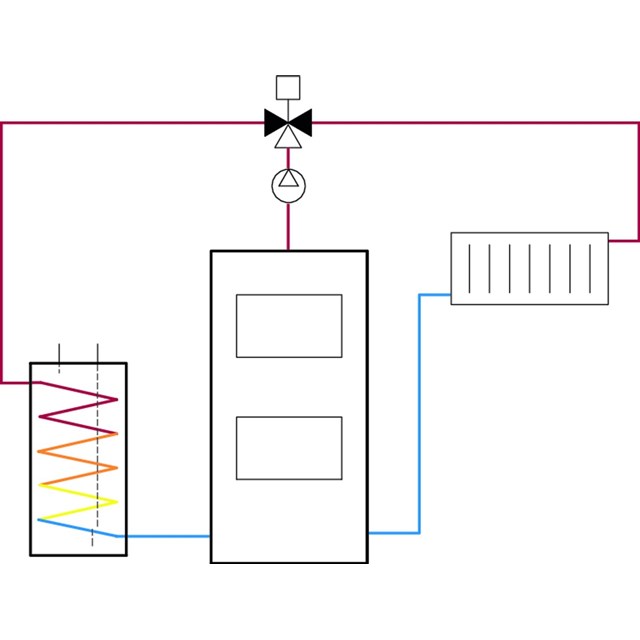

Schemi tecnici

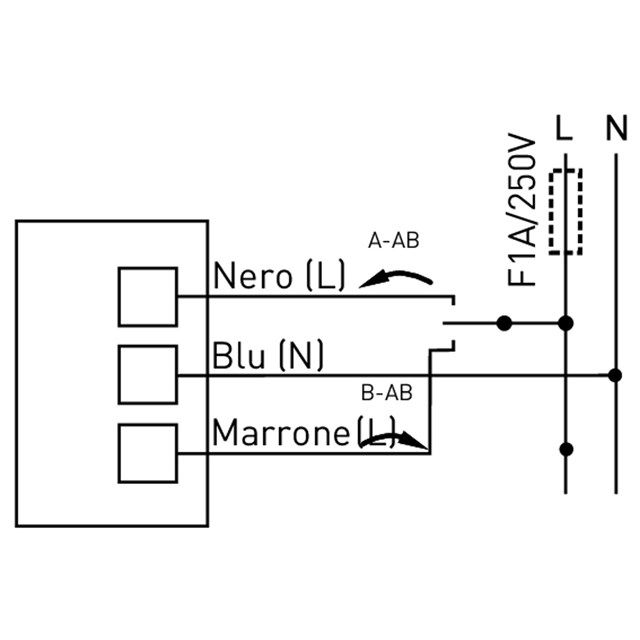

Schema collegamento

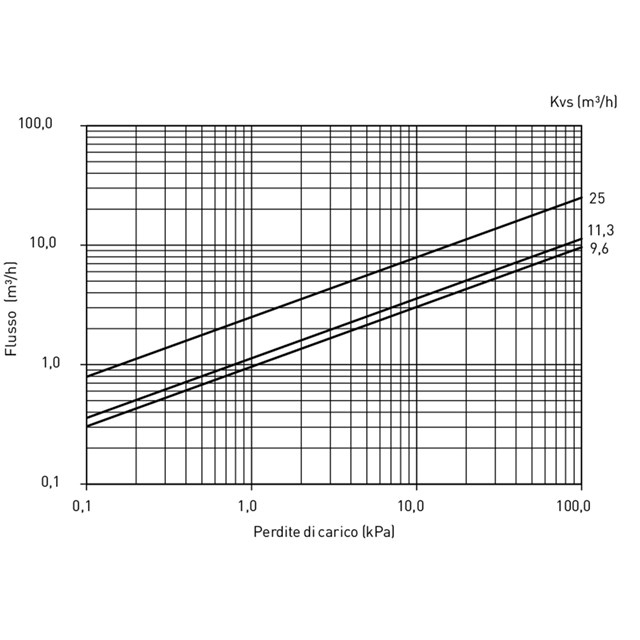

Capacità

Downloads

Scheda tecnica

LK 527 MultiZone 3V

Manuale d'istruzioni

527 MultiZone 3V - Instruction_248183
