LK 840 ThermoMix® C

Interno

LK 840 ThermoMix® C

  • Sistema click per attuatori

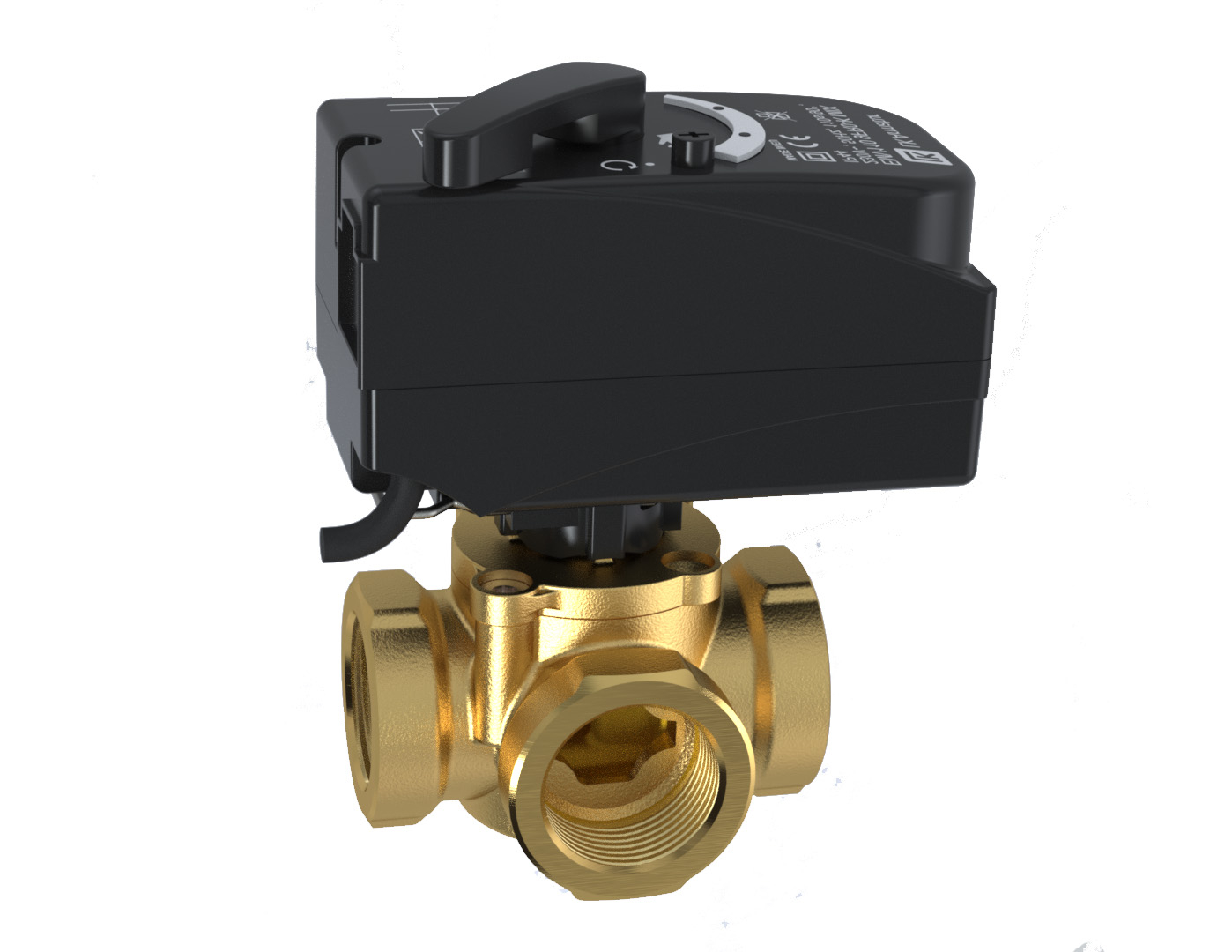

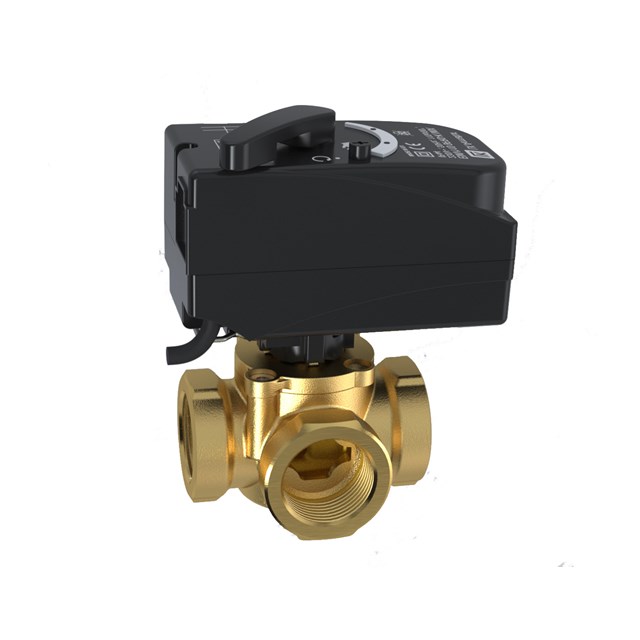

LK 840 ThermoMix® C è una valvola miscelatrice motorizzata a tre vie che può essere usata come valvola miscelatrice o come valvola deviatrice negli impianti di riscaldamento.

LK 840 ThermoMix® C

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video

Articoli

LK 940 C

LK 940 C 2 articoli

Codice Connessioni Voltaggio Coppia manovra Tempo di manovra A mm B mm C mm D mm E mm Peso (kg) Schizzo dimensionale Lista di articoli
066127 Cavo, 1 m 230 V 5 Nm 110 s* 109 58 45 73 85 0,4
066128 Cavo 1 m 0-10 VDC 24 VAC 5 Nm 110 s* 109 58 45 73 85 0,4

066127

Connessioni Cavo, 1 m
Voltaggio 230 V
Coppia manovra 5 Nm
Tempo di manovra 110 s*
A mm 109
B mm 58
C mm 45
D mm 73
E mm 85
Peso (kg) 0,4
Schizzo dimensionale
Carello

066128

Connessioni Cavo 1 m 0-10 VDC
Voltaggio 24 VAC
Coppia manovra 5 Nm
Tempo di manovra 110 s*
A mm 109
B mm 58
C mm 45
D mm 73
E mm 85
Peso (kg) 0,4
Schizzo dimensionale
Carello

*Altri tempi di funzionamento su richiesta.

Informazioni dettagliate

Descrizione

LK 840 ThermoMix® C è una valvola miscelatrice motorizzata a tre vie che può essere usata come valvola miscelatrice o come valvola deviatrice negli impianti di riscaldamento.

Il servocomando LK 940 ThermoMix® C deve essere utilizzato su LK 840 ThermoMix® C. Il montaggio e lo smontaggio del servocomando su LK 840 ThermoMix® C è semplice e sicuro utilizzando il sistema clip.

Secondo al modello, il servocomando può essere azionato da un controller con uscita SPDT 3 poli o proporzionale 0-10 V / 4-20 mA. L'angolo di rotazione è limitato elettricamente a 90°.

Se necessario, il servocomando può essere messo in modalità manuale premendo il pulsante sul coperchio. Il motore può essere messo in qualsiasi posizione ruotando la maniglia nella parte anteriore. La posizione è indicata sulla scala reversibile.

Dati tecnici

Temperatura di esercizio: Min. 5 °C/Max. 110 °C (120 °C di picco)
Temperatura ambiente: Min. 5 °C/Max. 60 °C (valvola miscelatrice)
Min. 0 °C/Max. 50 °C (servocomando)
Pressione massima di esercizio: 1,0 Mpa (10 bar)
Differenza massima di pressione: 50 kPa (0,5 bar)
Perdita interna: < 1% di Kvs a 50 kPa
Angolo di rotazione: 90°/360° (valvola miscelatrice)
90° (servocomando - limitato elettricamente)
Coppia manovra: < 1 Nm (valvola miscelatrice)
5 Nm (servocomando)
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Motore: 230 VAC 50 Hz
24 VAC 50 Hz
Tempo di manovra: 110 s
Direzione rotazione: Selezionabile
Indicatore visivo: Scala reversibile
Sbloccaggio manuale: Si, con sgancio meccanico
Collegamento elettrico: Cavo 1 m
Segnale di comando: 3 poli SPDT
0 - 10 VDC/4-20 mA
Grado protezione: IP 44
Grado di protezione: II
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, otturatore/asta: Ottone EN 12165 CW617N
Materiale, guarnizioni: EPDM
Guarnizione dell'asta: Due O-ring

Applicazione

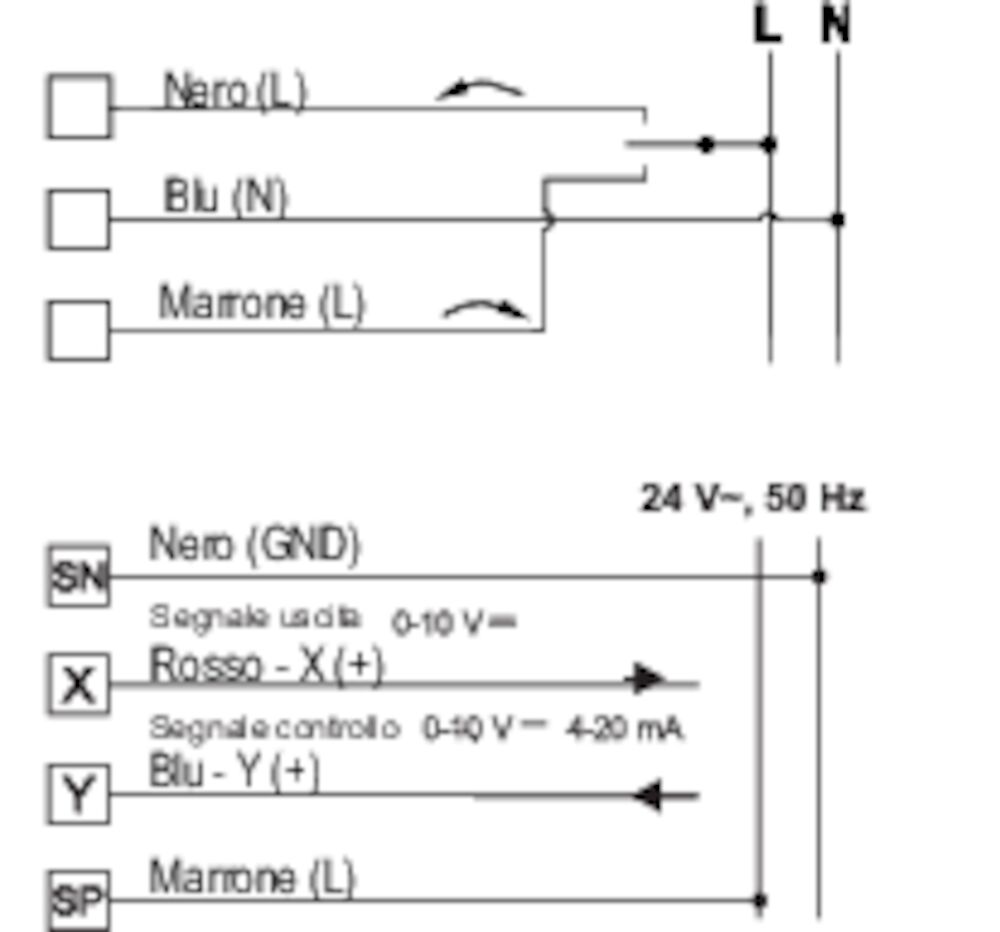

Schema di collegamento

Schemi tecnici

Caratteristica della valvola

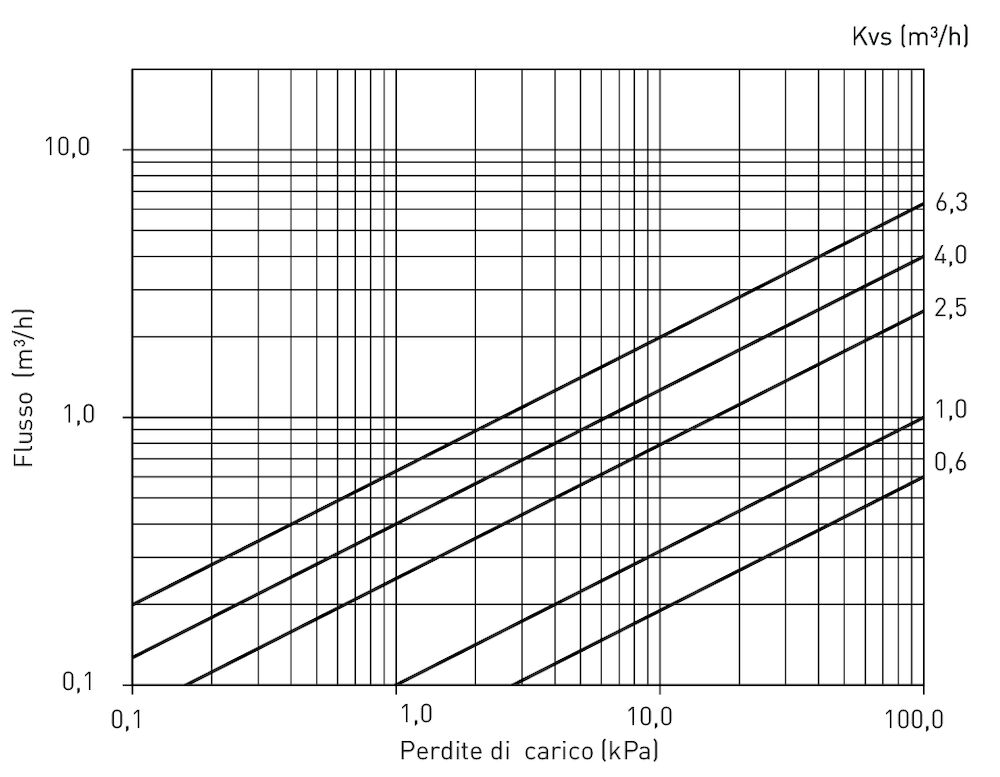

Capacità

Downloads

Scheda tecnica

LK 840 ThermoMix® C

Manuale d'istruzioni

840 ThermoMix C - Instruction_148995

Certificati/Omologazioni

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

Video

LK 840 ThermoMix® C - Montaggio del motore LK 940 C
