LK 841 ThermoMix® 2.0

LK 841 ThermoMix® 2.0

  • Impugnatura chiave ottagonale
  • Design compatto
  • Bassa perdita interna

LK 841 ThermoMix® 2.0 è una valvola a quattro vie per impianti di riscaldamento dove si desidera una elevata temperatura dell’acqua di ritorno verso la caldaia. La valvola può essere motorizzata e dotata di is...

Per saperne di più

LK 841 ThermoMix® 2.0

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Accessori e ricambi

Articoli

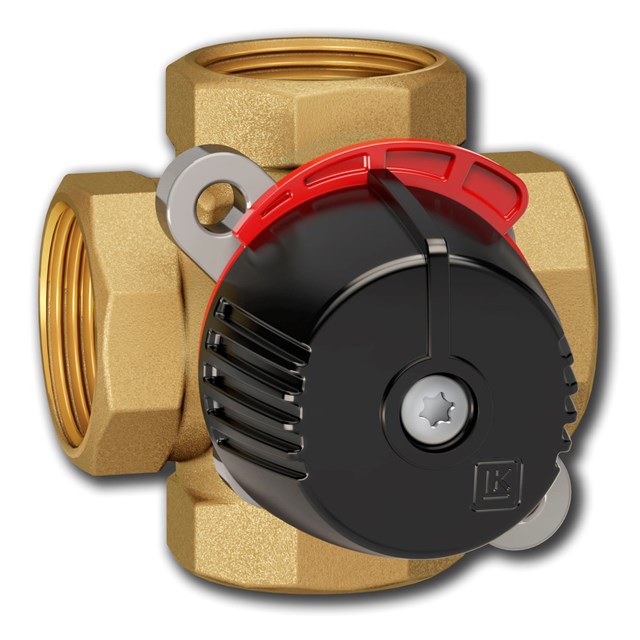

LK 841 2.0 - Filettatura femmina

LK 841 2.0 - Filettatura femmina 5 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
181940 Rp ½" 2,5 70 35 70 18 29 81 0,7
181941 Rp ¾" 4,0 70 35 70 18 29 81 0,5
181942 Rp ¾" 6,3 70 35 70 18 29 81 0,5
181943 Rp 1" 10,0 70 35 70 20 29 83 0,5
181944 Rp 1¼" 16,0 84 42 84 24 32 90 0,8

181940

Dim. Rp ½"
Kvs m³/h 2,5
A mm 70
B mm 35
C mm 70
D mm 18
E mm 29
F mm 81
Peso (kg) 0,7

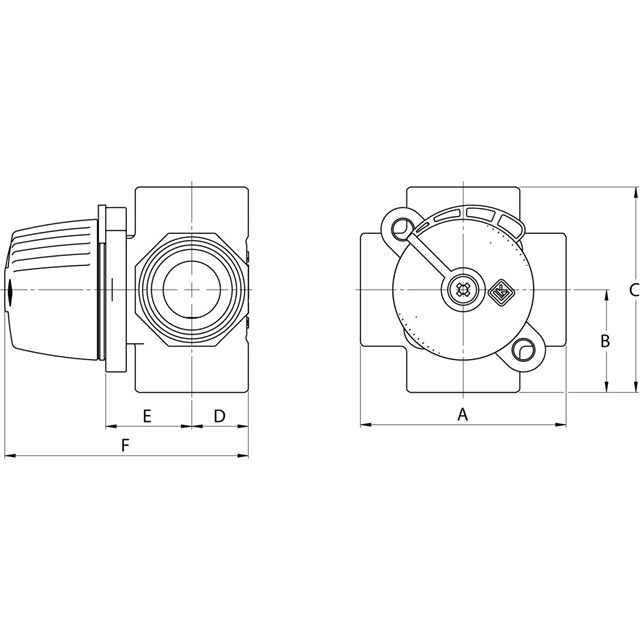

Schizzo dimensionale
Carello

181941

Dim. Rp ¾"
Kvs m³/h 4,0
A mm 70
B mm 35
C mm 70
D mm 18
E mm 29
F mm 81
Peso (kg) 0,5
Schizzo dimensionale
Carello

181942

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 70
B mm 35
C mm 70
D mm 18
E mm 29
F mm 81
Peso (kg) 0,5
Schizzo dimensionale
Carello

181943

Dim. Rp 1"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 70
D mm 20
E mm 29
F mm 83
Peso (kg) 0,5
Schizzo dimensionale
Carello

181944

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 84
D mm 24
E mm 32
F mm 90
Peso (kg) 0,8
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

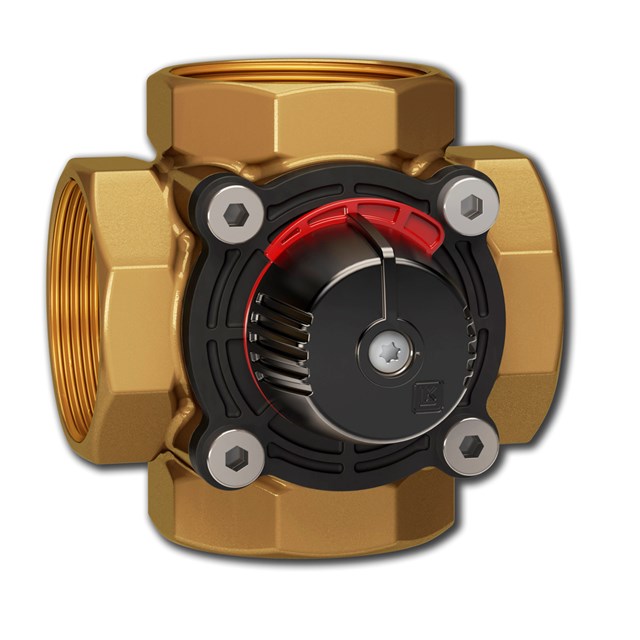

LK 841 2.0 - Filettatura femmina

LK 841 2.0 - Filettatura femmina 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
181945 Rp 1½" 25,0 106 53 106 33 43 110 1,6
181946 Rp 2" 40,0 106 53 106 33 43 110 1,7

181945

Dim. Rp 1½"
Kvs m³/h 25,0
A mm 106
B mm 53
C mm 106
D mm 33
E mm 43
F mm 110
Peso (kg) 1,6

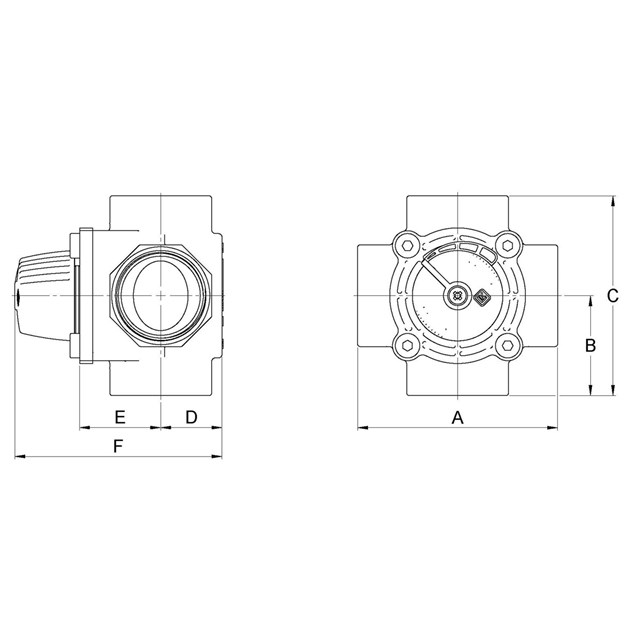

Schizzo dimensionale
Carello

181946

Dim. Rp 2"
Kvs m³/h 40,0
A mm 106
B mm 53
C mm 106
D mm 33
E mm 43
F mm 110
Peso (kg) 1,7
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

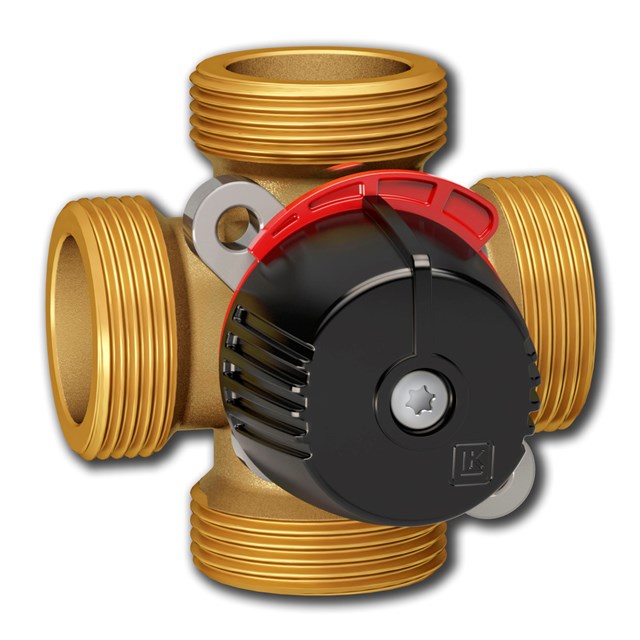

LK 841 2.0 - Filettatura maschio

LK 841 2.0 - Filettatura maschio 1 artikel

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
181949 G 1" 6,3 80 40 80 18 29 81 0,5

181949

Dim. G 1"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 18
E mm 29
F mm 81
Peso (kg) 0,5

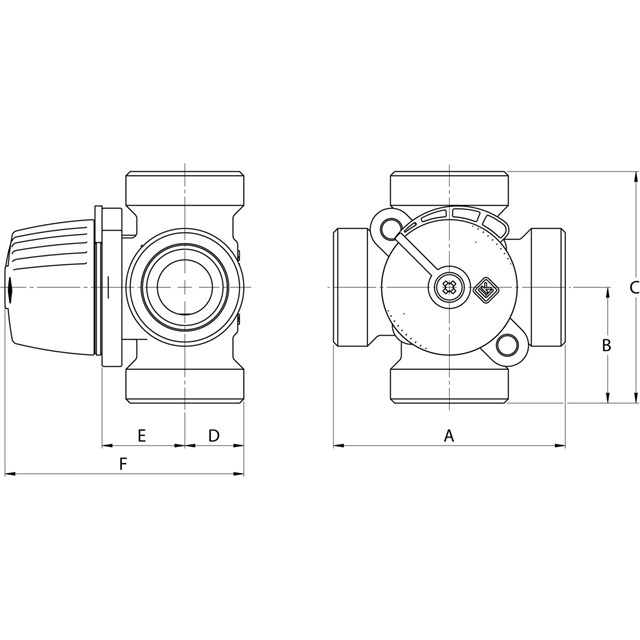

Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

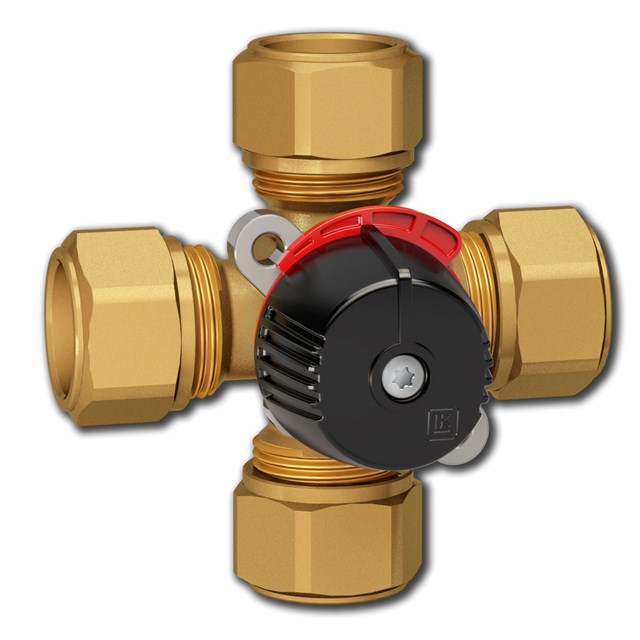

LK 841 2.0 - Raccordi a compressione

LK 841 2.0 - Raccordi a compressione 1 artikel

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
181986 22 mm 2,5 114 57 114 18 29 81 0,9

181986

Dim. 22 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 114
D mm 18
E mm 29
F mm 81
Peso (kg) 0,9

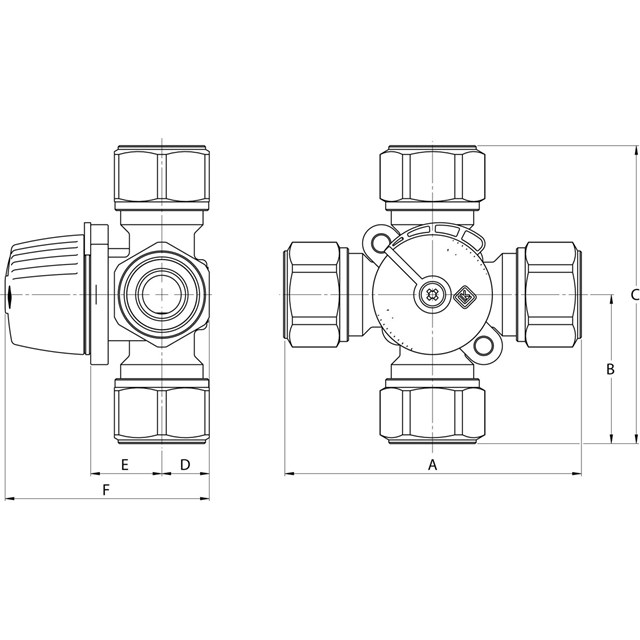

Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

Informazioni dettagliate

Descrizione

LK 841 ThermoMix® 2.0 è una valvola a quattro vie per impianti di riscaldamento dove si desidera una elevata temperatura dell’acqua di ritorno verso la caldaia.

La valvola può essere motorizzata e dotata di isolante. Per maggiori informazioni, vedere la scheda prodotto degli isolanti.

Un design compatto e una presa a chiave ottagonale semplificano notevolmente l’installazione, soprattutto in spazi ridotti. La valvola può essere montata in qualsiasi posizione. LK 841 ThermoMix® 2.0 può essere adattata facilmente per montaggio a destra o a sinistra.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Angolo di rotazione: 90°/360°
Coppia manovra: < 1 Nm
Perdita interna: < 1,5% di Kvs a 50 kPa
Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 100 kPa (1 bar)
Temperatura di esercizio: Min. 5 °C/Max. 110 °C (120 °C di picco)
Temperatura ambiente: Min. 5 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, coperchio interno: PPS Composito
Materiale, piastra esterna: Alluminio DN 15-32, Composito DN 40-50
Materiale, otturatore/asta: Ottone EN 12165 CW617N
Materiale, guarnizioni: EPDM
Guarnizione dell'asta: Due O-ring

Applicazione

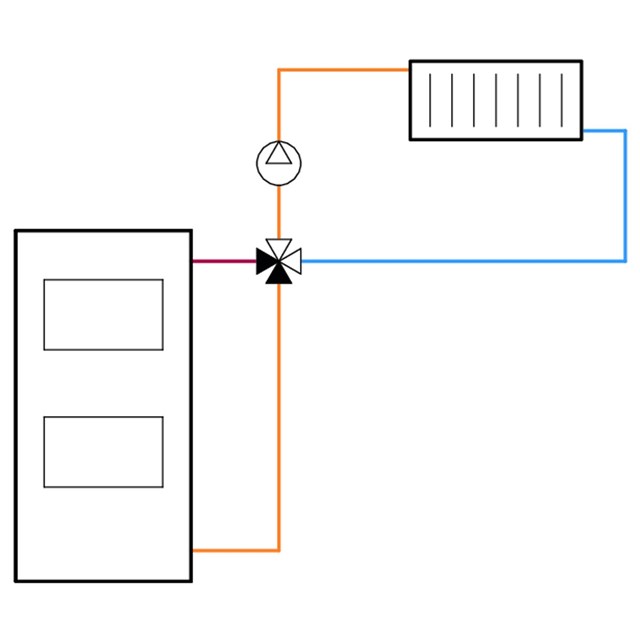

Schemi tecnici

Caratteristica della valvola

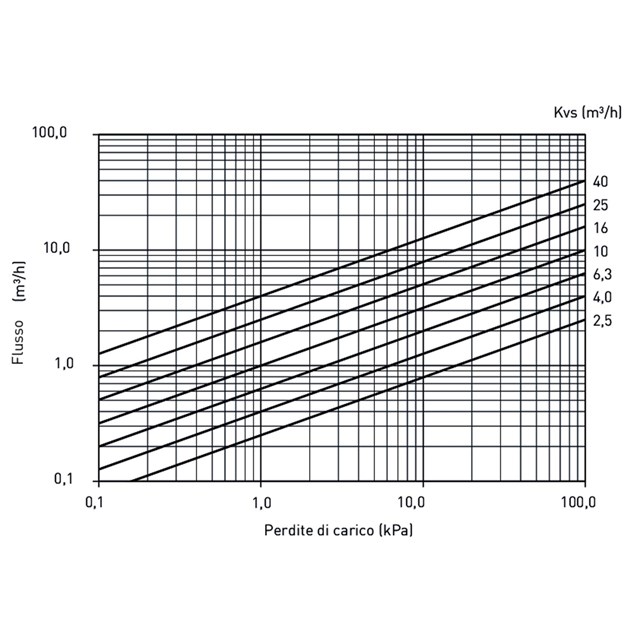

CAPACITÀ

Downloads

Scheda tecnica

LK 841 ThermoMix® 2.0

Manuale d'istruzioni

841 ThermoMix 2_0 - Instruction_248061

Manuale d'istruzioni

841 ThermoMix DN 40_50 - Instruction_248062

Certificati/Omologazioni

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

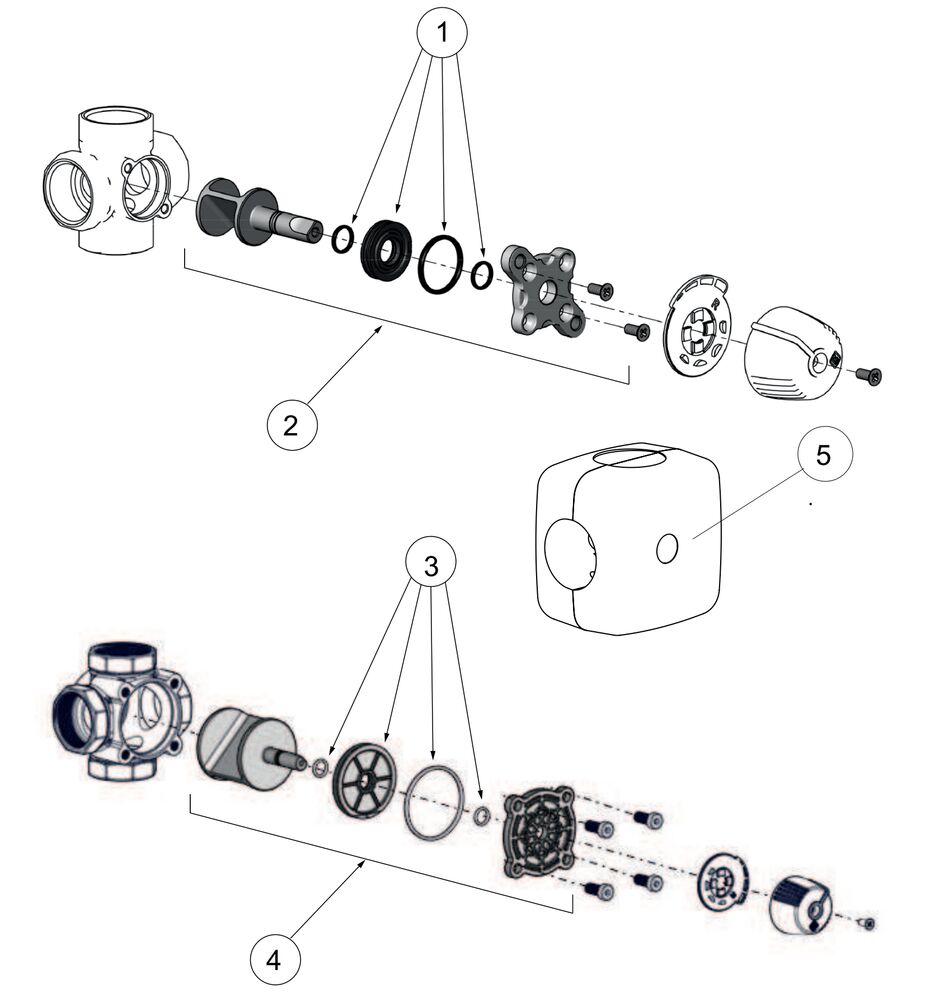

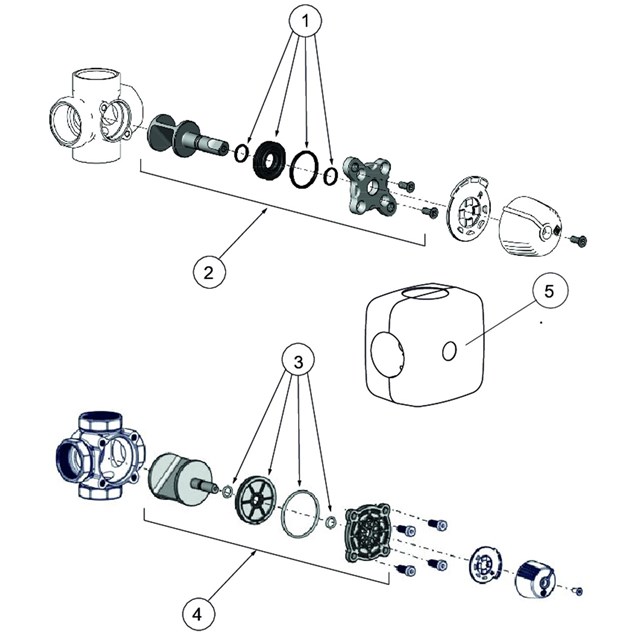

Accessori e ricambi

Codice Articolo Posizione
187187 Kit guarnizione LK 840/841 DN 15-20 1
187188 Kit guarnizione LK 840/841 DN 25 1
187197 Kit guarnizione 840/841 2.0, DN 32 1
187194 Kit di riparazione 841 2.0, DN 15-20 2
187195 Kit di riparazione 841 2.0, DN 25 2
187198 Kit di riparazione 841 2.0, DN 32 2
187189 Kit guarnizione 840/841 2.0, DN 40-50 3
187196 Kit di riparazione 841 2.0, DN 40-50 4
187107 Isolante, DN 15-20 5
187108 Isolante, DN 25-32 5
