LK 842 ThermoMix® P

LK 842 ThermoMix® P

  • Raccordo a flangia
  • Facile da motorizzare

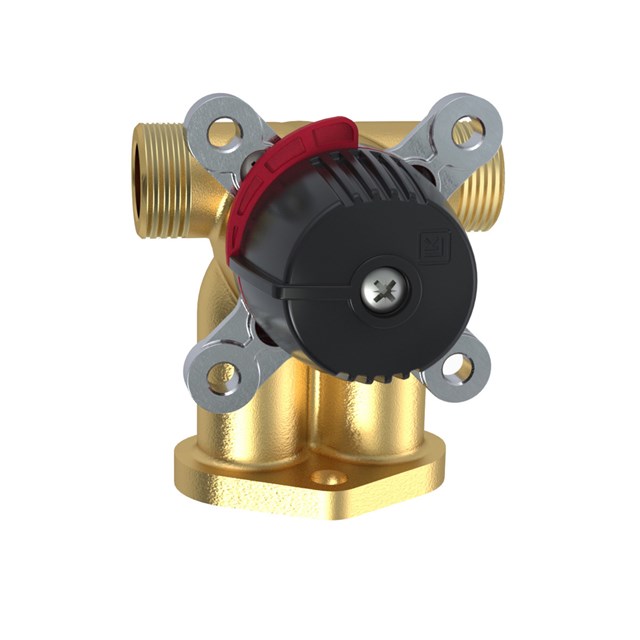

LK 842 ThermoMix® P è una valvola a quattro vie adatta per montaggio diretto sulla caldaia. LK 842 ThermoMix® P può essere motorizzata.

LK 842 ThermoMix® P

Articoli

LK 842 - Filettatura maschio

LK 842 - Filettatura maschio 1 artikel

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm J mm K mm L mm M mm Peso (kg) Schizzo dimensionale Lista di articoli
180879 G ¾" 5,5 84 62 74 97 31 94 30 67 40 57 24 9 0,8

180879

Dim. G ¾"
Kvs m³/h 5,5
A mm 84
B mm 62
C mm 74
D mm 97
E mm 31
F mm 94
G mm 30
H mm 67
J mm 40
K mm 57
L mm 24
M mm 9
Peso (kg) 0,8

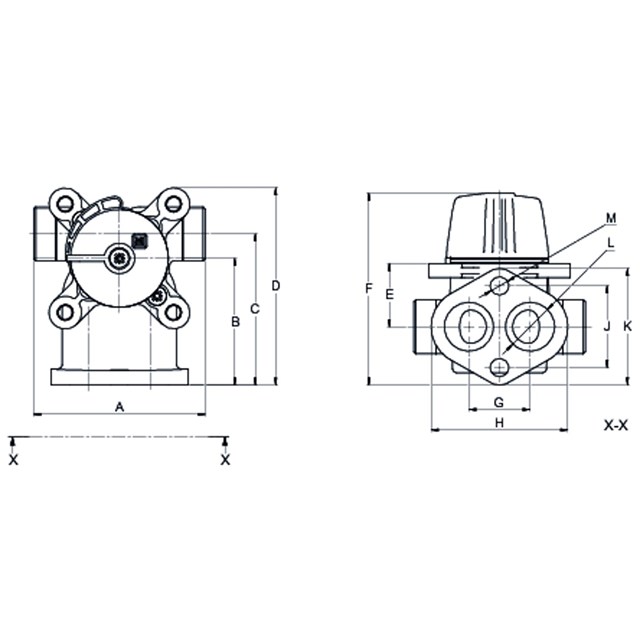

Schizzo dimensionale
Carello

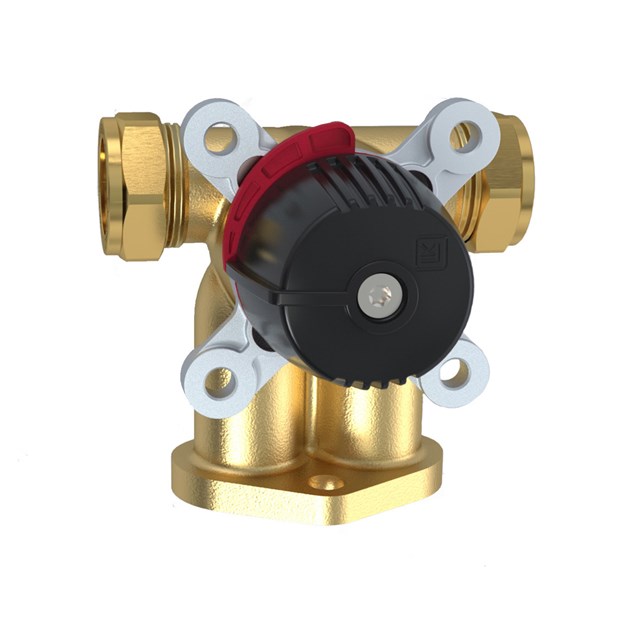

LK 842 - Raccordi a compressione

LK 842 - Raccordi a compressione 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm J mm K mm L mm M mm Peso (kg) Schizzo dimensionale Lista di articoli
180880 15 mm 5,5 99 62 74 97 31 94 30 67 40 57 24 9 0,8
180881 22 mm 5,5 99 62 74 97 31 94 30 67 40 57 24 9 0,8

180880

Dim. 15 mm
Kvs m³/h 5,5
A mm 99
B mm 62
C mm 74
D mm 97
E mm 31
F mm 94
G mm 30
H mm 67
J mm 40
K mm 57
L mm 24
M mm 9
Peso (kg) 0,8

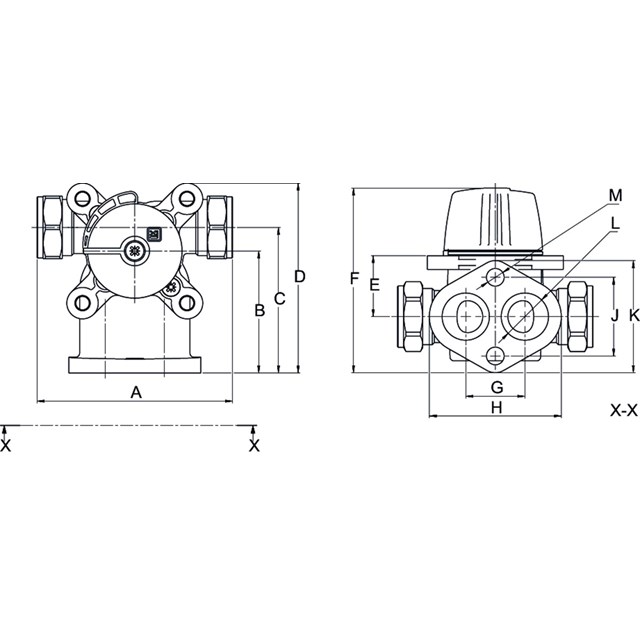

Schizzo dimensionale
Carello

180881

Dim. 22 mm
Kvs m³/h 5,5
A mm 99
B mm 62
C mm 74
D mm 97
E mm 31
F mm 94
G mm 30
H mm 67
J mm 40
K mm 57
L mm 24
M mm 9
Peso (kg) 0,8
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 842 ThermoMix® P è una valvola a quattro vie adatta per montaggio diretto sulla caldaia.

LK 842 ThermoMix® P può essere motorizzata.

La valvola può essere montata in qualsiasi posizione. LK 842 ThermoMix® P può essere adattata facilmente per montaggio a destra o a sinistra.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Temperatura di esercizio: Min. 5 °C/Max. 110 °C (120 °C di picco)
Temperatura ambiente: Min. 5 °C/Max. 60 °C
Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 50 kPa (0,5 bar)
Perdita interna: < 1,5% di Kvs a 50 kPa
Angolo di rotazione: 90°
Coppia manovra: < 1 Nm
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Filettatura standard: G - filettatura maschio
Materiale, corpo valvola: Ottone EN 1982 CB753S
Materiale, coperchio interno: PPS Composito
Materiale, piastra esterna: Alluminio
Materiale, otturatore/asta: Ottone EN 12165 CW617N
Materiale, guarnizioni: EPDM
Guarnizione dell'asta: Due O-ring

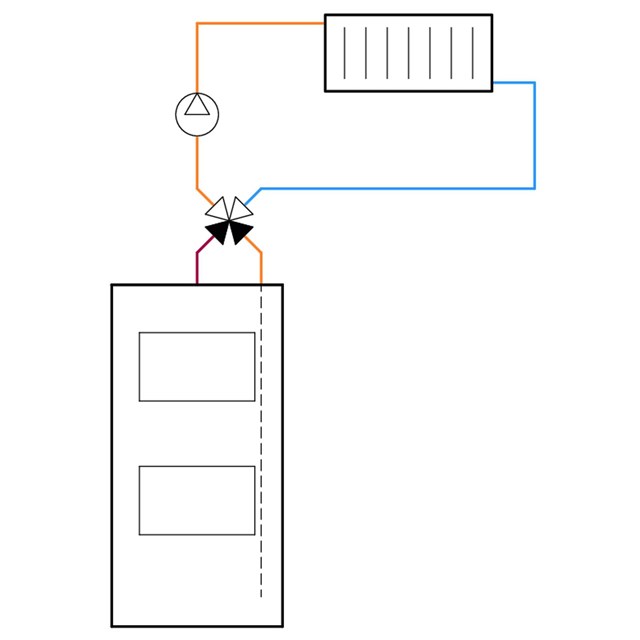

Applicazione

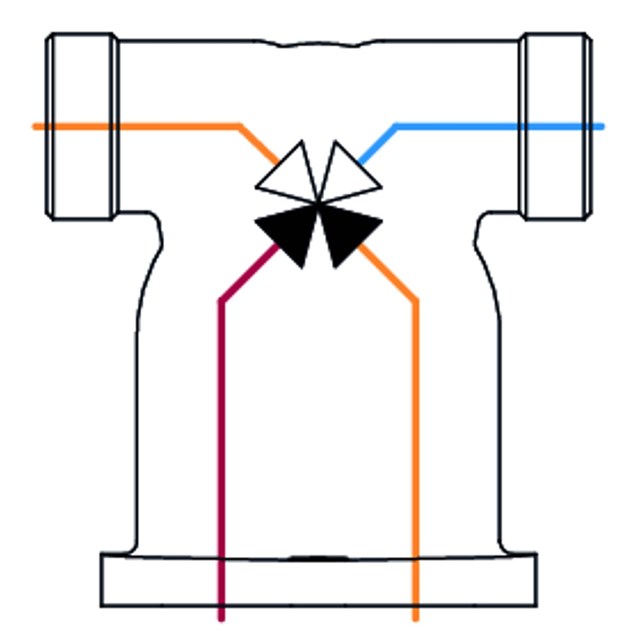

Schemi tecnici

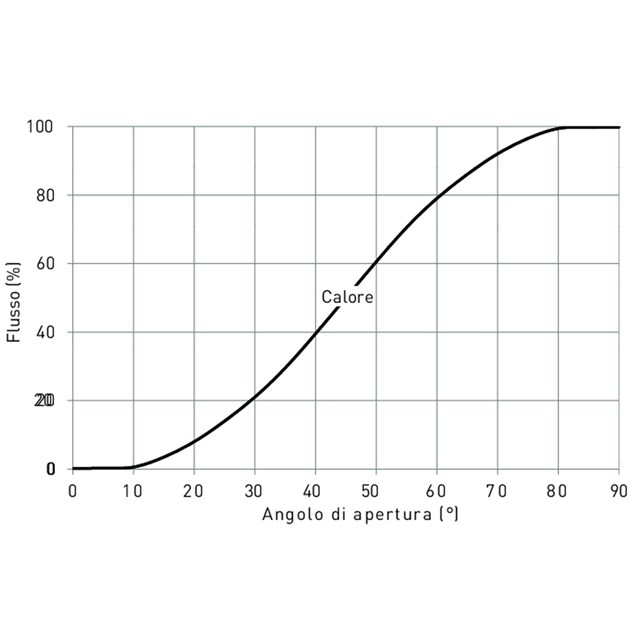

Caratteristica della valvola

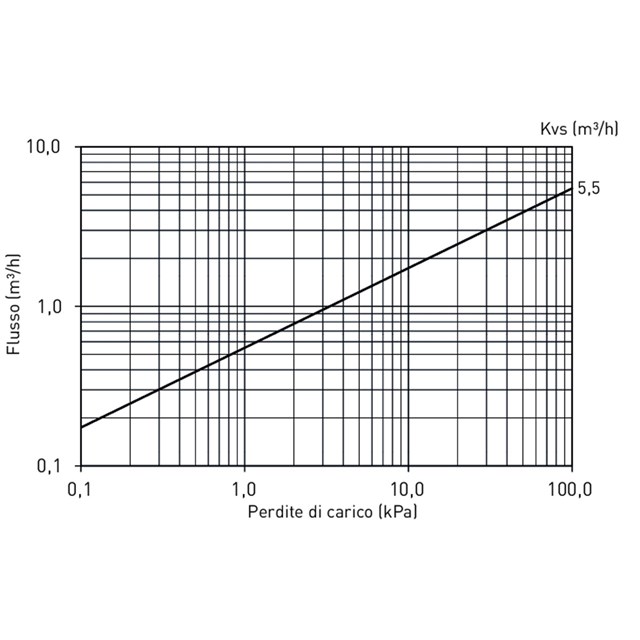

Capacità

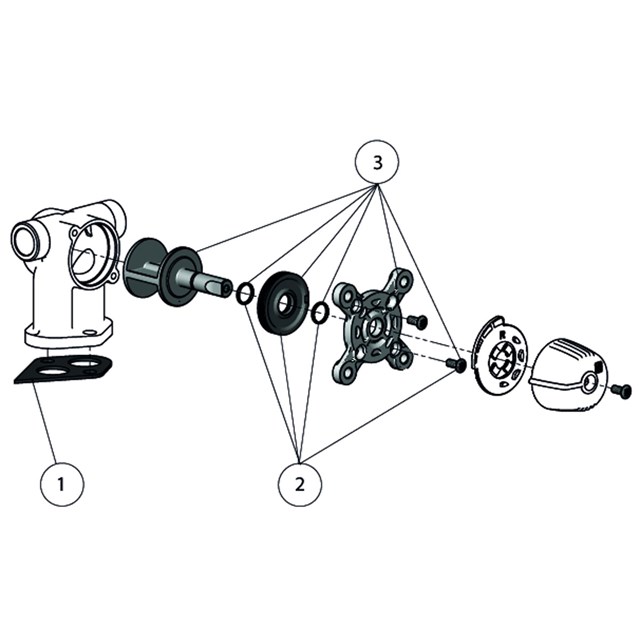

Accessori e ricambi

Codice Articolo Posizione
013083 Guarnizione 842 1
187067 Kit guarnizione 840/841/842, DN 25-32 2
187071 Kit di riparazione 841/842, DN 25-32 3
